PESD24VS1UB靜電ESD二極管 420W 24V 絲印W5B

發表日期:2022-04-06瀏覽:837

品牌東沃電子(DOWOSEMI)PESD24VS1UB是一款雙向ESD靜電二極管,先進專業的單片硅技術、快速響應速度、低鉗位電壓、低結電容,是理想的敏感數據和電源線過電壓靜電保護器件。PESD24VS1UB符合 IEC 61000 -4-2 (ESD) 標準,具有±15KV空氣和±8 KV接觸放電,超小型 SOD-523 無鉛封裝。 小尺寸和高 ESD 浪涌保護使 PESD24VS1UB 成為保護手機、數碼相機、音頻播放器和許多其他便攜式應用的理想靜電保護器件選擇。接下來,ESD廠家東沃電子從特性、參數、應用三方面帶您走進ESD靜電二極管PESD24VS1UB。


ESD靜電二極管PESD24VS1UB特性
√ 420W peak pulse power (8/20μs)
√ Protects one data or power line
√ Ultra low leakage: nA level
√ Operating voltage: 24V
√ Ultra low clamping voltage
√ Complies with following standards: IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV Contact discharge: ±30kV; IEC61000-4-5 (Lightning) 9A (8/20ns)
√ RoHS Compliant
√ Package: SOD-523
√ Lead Finish: Matte Tin

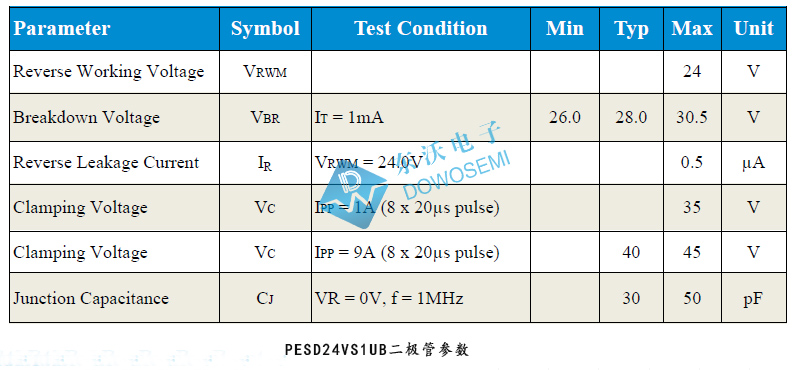

ESD靜電二極管PESD24VS1UB參數

√ 峰值脈沖功率Peak pulse power (tp = 8/20μs): 420W
√ 峰值脈沖電流Peak pulse current (tp = 8/20μs): 9A
√ 工作電壓Reverse Stand-off Voltage: 24V
√ 擊穿電壓Reverse Breakdown Voltage (Min.): 26V
√ 漏電流Reverse Leakage Current: 0.5uA
√ 鉗位電壓Clamping Voltage ( IPP=9A tp=8/20us ): 40V
√ 結電容Junction Capacitance (VR=0V, f = 1MHz ): 30pF

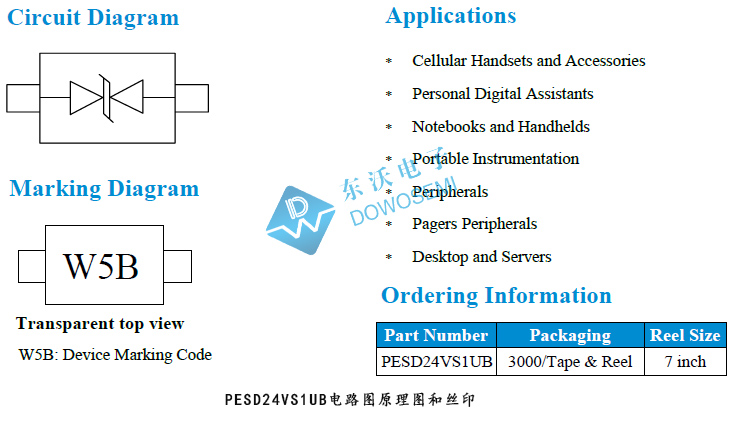

√ 絲印標識Device Marking Code: W5B

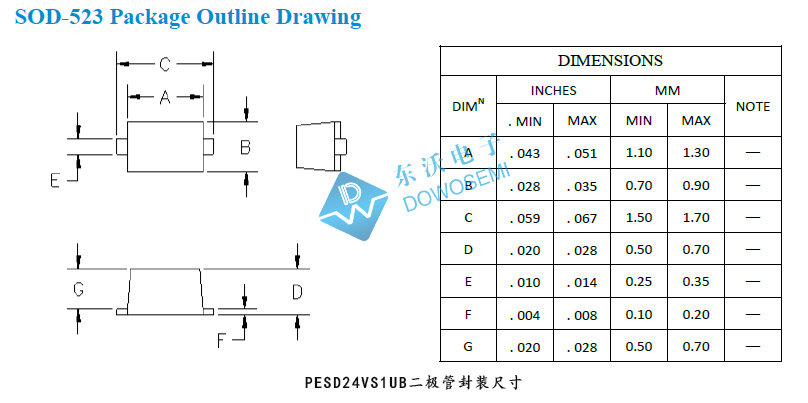

√ 封裝Package: SOD-523

ESD靜電二極管PESD24VS1UB應用

靜電ESD二極管PESD24VS1UB主要應用于:
* Cellular Handsets and Accessories
* Personal Digital Assistants
* Notebooks and Handhelds
* Portable Instrumentation
* Peripherals
* Pagers Peripherals
* Desktop and Servers

關于PESD24VS1UB 功率420W 電壓24V 絲印W5B 封裝SOD-523 結電容30pF的靜電ESD二極管就分享到這兒,想了解更多有關PESD24VS1UB和其他型號ESD靜電二極管參數、選型、方案、應用、報價等信息,直接咨詢東沃電子產品工程師: 137 5773 6996(微信同號)余工
