東沃PESD1LIN能完美替代安世Nexperia品牌PESD1LIN

發表日期:2022-04-20瀏覽:782

PESD1LIN是LIN總線靜電放電(ESD)保護常用的二極管,設計用于保護一條LIN總線信號線免由ESD和浪涌脈沖引起的損壞。相信很多電子工程師對PESD1LIN并不陌生,PESD1LIN這個ESD二極管,出自國際品牌安世Nexperia,然而很多客戶由于供應商、價格、交期、項目需求國產化等多方面因素的影響,需要尋找替代替換物料,甚至還要求國產替代替換。近幾年來,ESD廠家東沃電子(DOWOSEMI)已給國內許多客戶提供ESD二極管?chē)a(chǎn)替代替換服務支持。關于PESD1LIN(安世Nexperia)替代替換這個問題,可以考慮國產ESD品牌東沃電子生產的PESD1LIN。接下來,從特性、參數、應用三方面來了解下東沃PESD1LIN靜電ESD保護二極管。


品牌東沃PESD1LIN特性

東沃PESD1LIN旨在保護連接到數據和傳輸線的組件免受靜電放電 (ESD)、電氣快速瞬變 (EFT) 和lightning的影響。查看東沃PESD1LIN產品手冊可知,具體特性如下:

· Low clamping voltage
· Low leakage current
· Protecting one bi-directional lines
· IEC 61000-4-2 Level 4 ESD Protection
  -±30kV Contact Discharge
  -±30kV Air Discharge
· RoHS compliant

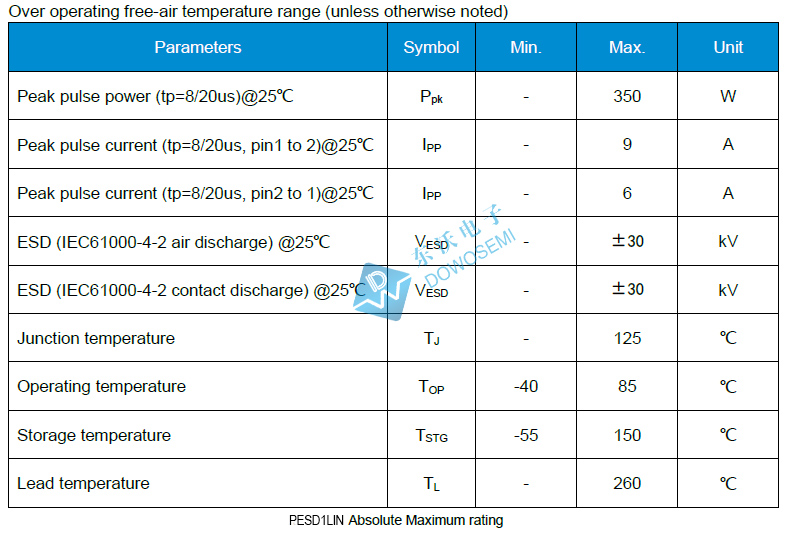

品牌東沃PESD1LIN參數

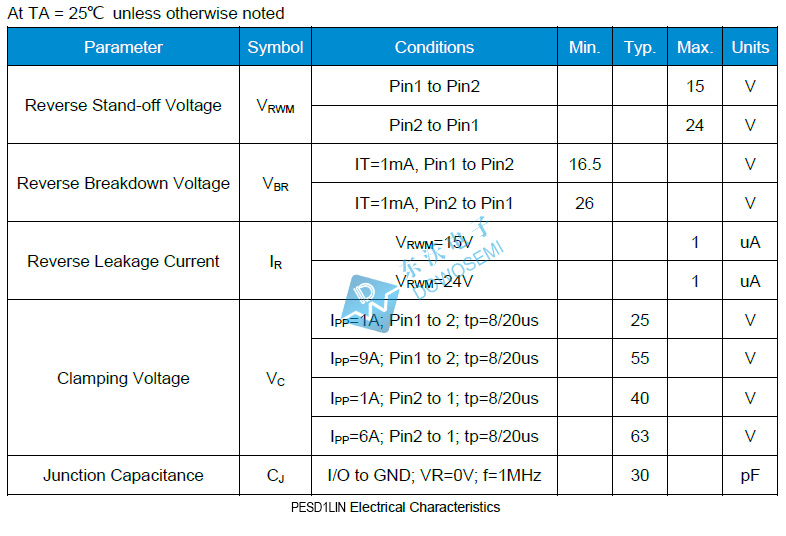

東沃PESD1LIN靜電保護二極管參數詳情如下:

· 峰值脈沖功率( tp=8/20μs ):350W
· 峰值脈沖電流( tp =8/20μs , Pin1 to Pin2):9A
· 峰值脈沖電流( tp =8/20μs , Pin2 to Pin1):6A
· 反向關斷電壓( Pin1 to Pin2):15V
· 反向關斷電壓( Pin2 to Pin1):24V
· 最小反向擊穿電壓( IT=1mA , Pin1 to Pin2):16.5V
· 最小反向擊穿電壓( IT=1mA , Pin2 to Pin1):26V
· 鉗位電壓(IPP=6A; Pin2 to 1; tp=8/20us):63V
· 鉗位電壓(IPP=9A; Pin1 to 2; tp=8/20us):55V
· 反向漏電流:1uA
· 結電容(I/O to GND; VR=0V; f=1MHz):30pF

品牌東沃PESD1LIN應用

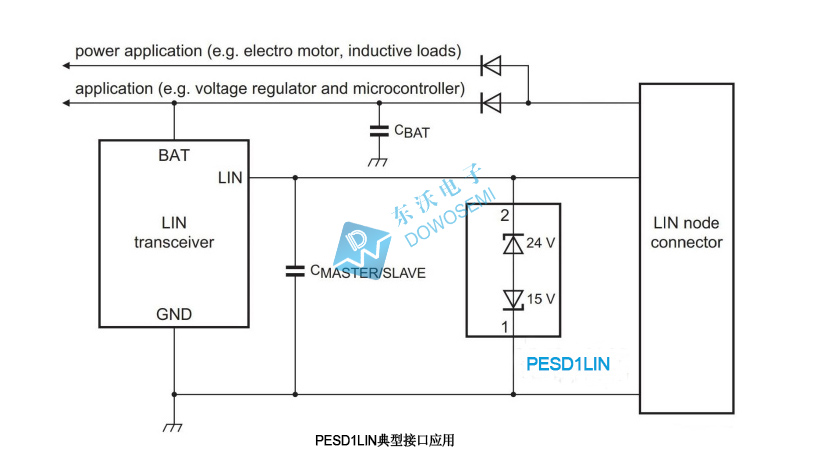

ESD二極管PESD1LIN主要應用于汽車電子產品LIN總線保護,關于LIN總線靜電保護應用方案,如下圖所示:


細心的您通過對比就會(huì )發現,品牌東沃PESD1LIN能夠完美替代安世Nexperia品牌PESD1LIN,同等品質下,東沃電子在價格、交期、服務等方面更上一層樓。東沃PESD1LIN樣品免費提供,能不能完美替代安世Nexperia品牌PESD1LIN,測試看看就知道,竭誠歡迎廣大新老客戶前來咨詢: 137 5773 6996(微信同號)余工
