工作電壓12V的TVS瞬變抑制二極管 ,有哪些型號?
發表日期:2022-04-28瀏覽:2191
TVS瞬變抑制二極管選型過程中,首先第一步要確認的是工作電壓,TVS的工作電壓要大于電路中的最高工作電壓。眾所知周,TVS的工作電壓低至3.3V,高達600V,甚至更高。常有客戶向東沃電子(DOWOSEMI)咨詢不同工作電壓的瞬變抑制二極管為電路安全保駕護航。昨日,來自北京的一位客戶向東沃電子客服詢問:“瞬態抑制二極管12V的工作電壓,有哪些型號?”

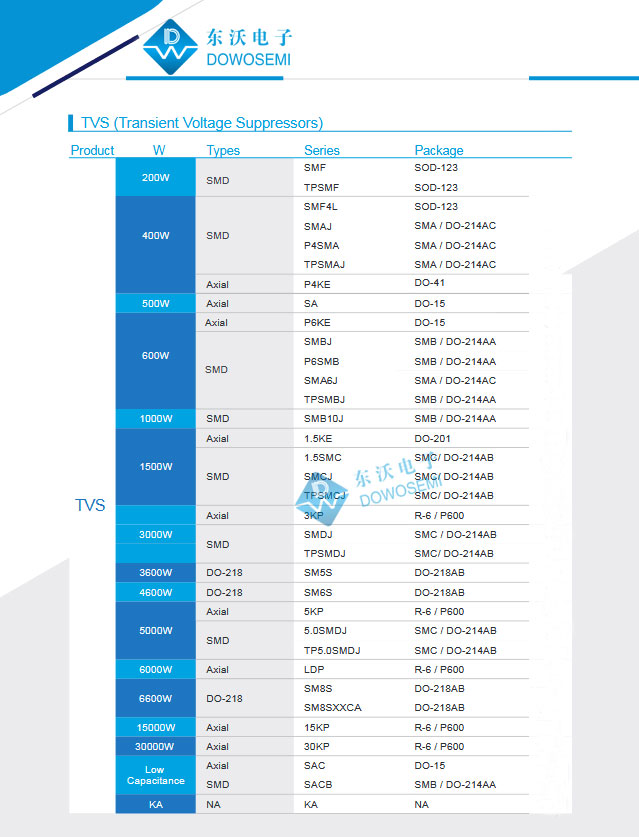

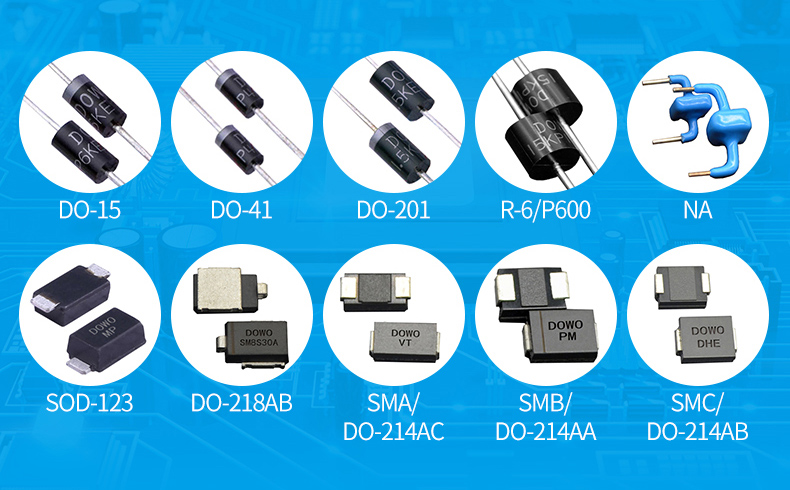

查閱品牌東沃電子推出的 TVS二極管產品手冊可知,12V電壓TVS瞬變抑制二極管根據封裝分類,具體型號有:
1)SOD-123封裝TVS:SMF12A、SMF12CA、SMF4L12A;2)DO-214AC封裝TVS:SMAJ12A、SMAJ12CA、TPSMAJ12A、TPSMAJ12CA、SMA6J12A、SMA6J12CA;
3)DO-214AA封裝TVS:SMBJ12A、SMBJ12CA、TPSMBJ12A、TPSMBJ12CA、SMB10J12A、SMB10J12CA;
4)DO-214AB封裝TVS:SMCJ12A、SMCJ12CA、TPSMCJ12A、TPSMCJ12CA、SMDJ12A、SMDJ12CA、TPSMDJ12A、TPSMDJ12CA、5.0SMDJ12A、5.0SMDJ12CA、TP5.0SMDJ12A、TP5.0SMDJ12CA;
5)DO-218AB封裝TVS:SM5S12A、SM6S12A、SM8S12A、SM8S12CA、SM8T12A、SM8T12CA;
6)P600封裝TVS:3KP12A、3KP12CA、5KP12A、5KP12CA、LDP12A、LDP12CA;

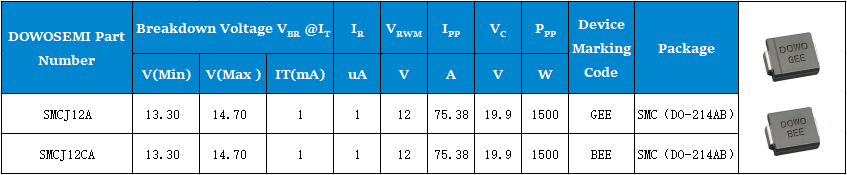

看完列舉的型號之后,客戶又拋了一個問題過來了:“同樣是12V工作電壓的瞬變抑制二極管,它們之間有什么區別呢?”以SMCJ12A和SMCJ12CA為例,它們在封裝、峰值脈沖功率、峰值脈沖電流、工作電壓、擊穿電壓、鉗位電壓、漏電流等參數都是一樣的,唯一的區別在于SMCJ12A是單向,焊接時要注意區分正負極性;SMCJ12CA是雙向,無正負極性之分。

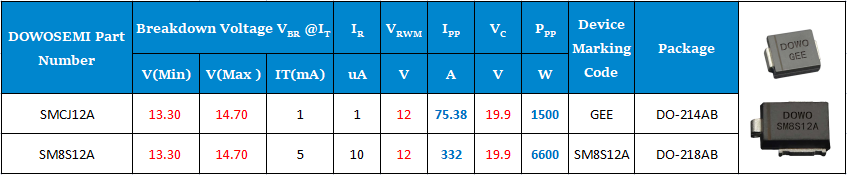

那么,SMCJ12A和SM8S12A之間有什么區別呢?其參數詳情如下圖:
從圖中可以看出,瞬變二極管SMCJ12A和SM8S12A的方向極性、工作電壓、鉗位電壓、擊穿電壓是一樣的,峰值脈沖電流、峰值脈沖功率、封裝等參數不同。通過觀察SMCJ12A和SM8S12A的峰值脈沖電流和功率,可知,不同功率等級的TVS,相同工作電壓規格的TVS,鉗位電壓一樣的,峰值脈沖電流和峰值脈沖功率成正比。SM8S12A的防浪涌過電壓能力,相對于SMCJ12A來說,更勝一籌。
但是,在電路保護方案設計中,TVS瞬變抑制二極管選型時,并不是選功率越大就越好,而是要根據電路的實際情況和保護需求來選擇合適的TVS型號。有關12V電壓TVS瞬態抑制二極管選型選用,建議咨詢東沃電子產品工程師,免費指導選型和送樣品:136 7581 6901(微信同號)朱工
