八路半橋驅動器芯片:TMP7308A

發表日期:2022-05-07瀏覽:2620

TMP7308A是一款受保護的八溝道半橋驅動器芯片,專為汽車運動控制而設計應用,例如供暖、通風和空調 (HVAC) 襟翼直流電機控制。TMP7308A提供從六個輸出到十個輸出的半橋驅動器,具有直接接口或SPI接口。TMP7308A具有獨立的控制并提供短路、負載開路、電源故障和過溫檢測等診斷功能,可在正向、反向、制動和高阻抗狀態下運行。八路半橋驅動器芯片TMP7308A通過16位SPI接口控制,并且與菊花鏈兼容。TPM7308A在汽車應用中極具吸引力,小間距外露焊盤封裝 eTSSOP-24可提供良好的散熱性能并減少PCB板空間,降低成本。


TMP7308A半橋驅動器芯片特性

查看東沃電子(DOWOSEMI)代理的八路半橋驅動器芯片TMP7308A產品手冊datasheet可知,TMP7308A具體特性如下:

√ 符合AEC-Q100認證
√ 器件溫度等級1:-40℃至125℃
√ 4通道(8半橋)電機驅動IC
√ 符合 3.3V 和 5V 系統
√ 寬范圍VPx電壓:5V~28V
√ 電流能力高達 0.6A
√ 高端功率MOSFET電流感應
√ 所有輸出在 ON 狀態下打開負載診斷
√ 5MHz SPI通訊
√ 16位幀錯誤檢測
√ 內置保護UVP(欠壓)、OVP(過壓)、OCP(過流)、SCP(短路)、OLP(OpenLoad)、TSD(熱關斷)

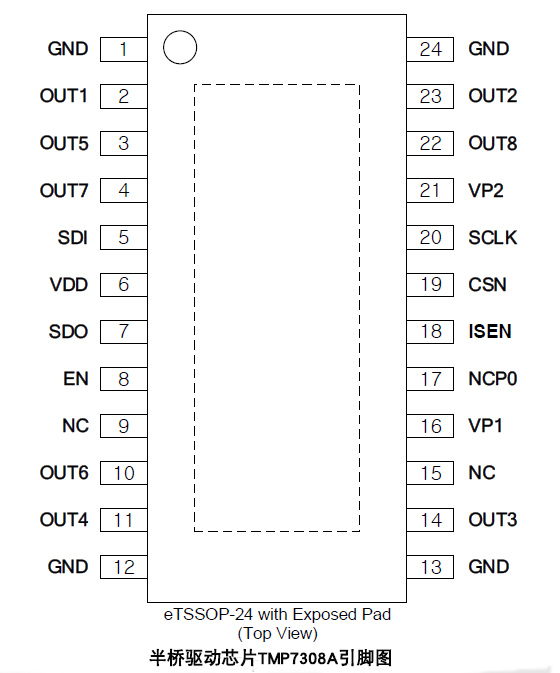

√ eTSSOP-24 封裝(帶外露焊盤)

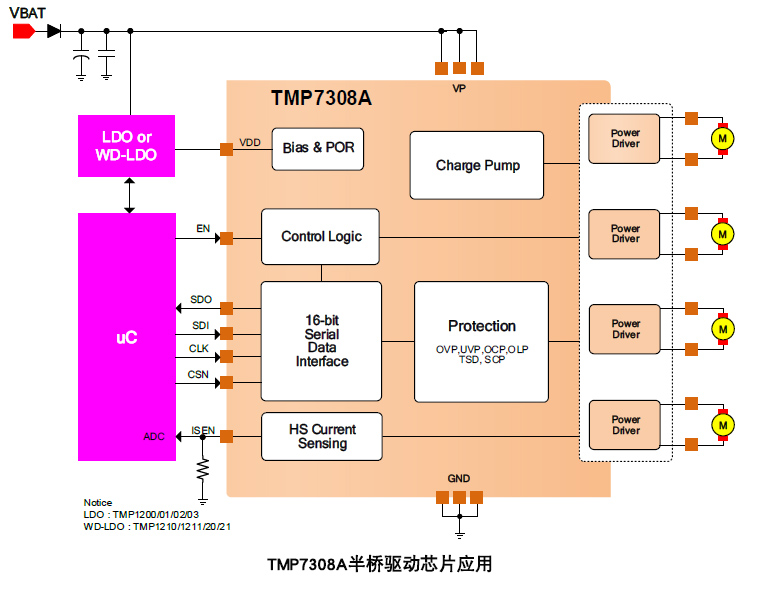

TMP7308A半橋驅動器芯片應用

TMP7308A半橋驅動器芯片廣泛應用于汽車、工業、暖通空調應用的直流電機管理等領域。


TMP7308APin-to-pin替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G

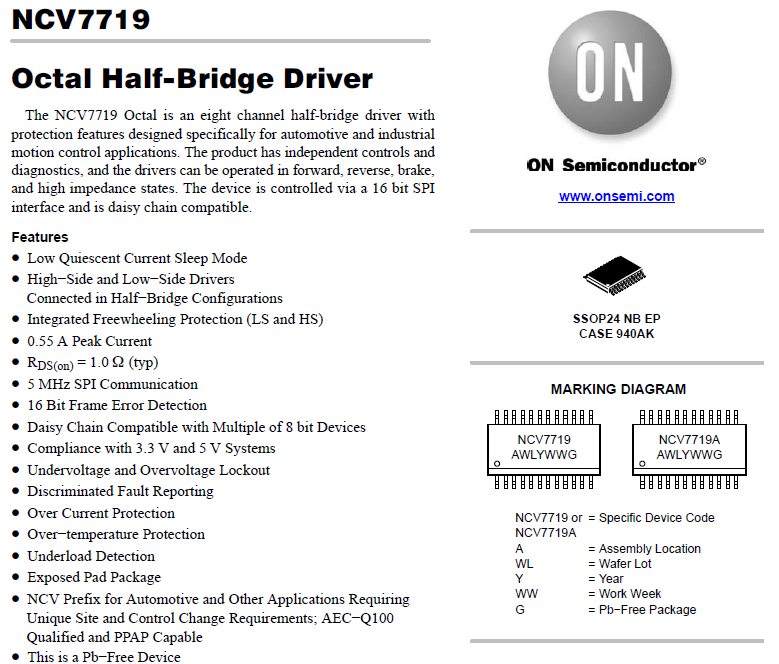

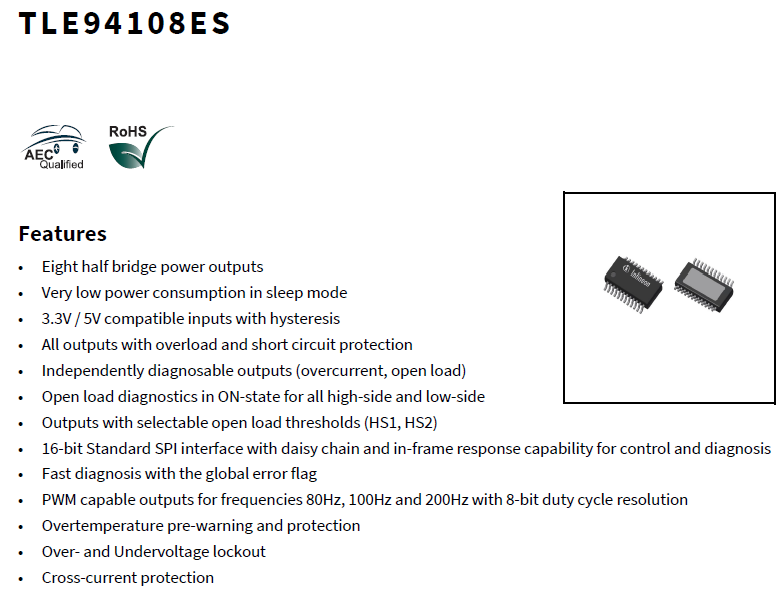

提及TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G這三款汽車半橋驅動芯片,相信很多汽車電子工程師并不陌生,TLE94108ES出自國際品牌Infineon英飛凌,NCV7719DQR2G和NCV7719DQAR2G出自國際品牌ON安森美NCV7719系列。不可否認,TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G是當下熱銷八路半橋驅動器芯片之一。然而很多客戶由于TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G缺貨、價格高、交期長、供應商不可靠等各方面因素,亟需尋找一款能夠pin to pin替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G的八路半橋驅動芯片。

通過查看TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G產品手冊datasheet對比分析可知,八路半橋驅動器芯片TMP7308A可pin to pin完美替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G。欲想了解更多有關TMP7308A特性、參數、應用、價格、樣品、替代等方面信息,可直接咨詢代理商東沃電子(DOWOSEMI)產品工程師,1對1為您服務:137 5773 6996(微信同號)余工
