6.2V穩壓管,有哪些常用型號?

發表日期:2022-05-09瀏覽:1338

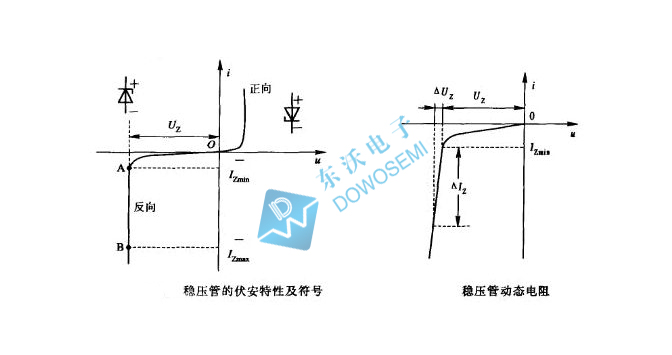

了解穩壓管的工作原理之后,就會(huì )知道穩壓二極管比較特殊,其基本結構與普通二極管一樣,也有一個PN結,但是由于制造工藝的不同,當這種PN結處于反向擊穿狀態時,PN結不會(huì )損壞(普通二極管的PN結是會(huì )損壞)。穩壓二極管用來穩定電壓時就是利用它的這一擊穿特性,穩壓二極管具有穩壓功能的作用,為此在很多電路中均有應用,如穩壓電源、限幅電路、過壓保護電路、補償電路等等。


那么,在實際應用中,面對型號不一的穩壓二極管,該如何選型呢?查看品牌東沃電子(DOWOSEMI)推出的穩壓二極管產品可知,穩壓管額定功耗有1W、1.5W、2W、3W、5W;封裝有DO-41、DO-214AC、SOD-123、DO-15、DO-214AA、DO-214AB;穩定電壓范圍從3.3V到330V。關于穩定電壓為3.3V、10V、12V、15V、24V、300V、330V的穩壓二極管型號之前就科普過了,接下來,東沃電子要分享的是6.2穩壓管常用型號。

查閱?wèn)|沃電子穩壓二極管產品手冊可知,穩定電壓為6.2V的穩壓二極管型號有:

SMA4735A、SML4735A、1N5920B、SMA5920B、2EZ6.2D5、SMB2EZ6.2D5、3EZ6.2D5、SMA3EZ6.2D5、SMB3EZ6.2D5、1N5341B、SMB5341B、SMC5341B;

同樣是6.2V穩壓二極管,SMA4735A和SMC5341B有什么區別呢?查看東沃SMA4735A產品手冊datasheet可知:

Nominal Zener Voltage:6.2V
Maximum Zener Impedance:2.0Ω
Maximum Reverse Leakage Current:10μA
Maximum DC Zener Current:146.0mA
Maximum Surge Current:730mApk
額定功耗:1W
封裝形式:DO-214AC(SMA)


查看東沃SMC5341B產品手冊datasheet可知:

Nominal Zener Voltage:6.2V
Maximum Zener Impedance:1.0Ω
Maximum Reverse Leakage Current:1μA
Maximum DC Zener Current:765.0mA
額定功耗:5W
封裝形式:DO-214AB(SMC)

穩壓管SMA4735A和SMC5341B除了穩定電壓是6.2V之外,其他參數都不相同,到底選用哪個好呢,還需要根據電路應用需求來定奪。穩壓管選型是一門很大的學問,具體選型選用,建議咨詢穩壓管供應廠商東沃電子(DOWOSEMI):136 7581 6901(微信同號)朱工
