5.0SMDJ140CA 大功率TVS二極管詳細參數
發表日期:2022-05-12瀏覽:881
高效能浪涌電壓防護器件之一——瞬態抑制TVS二極管,是一種新型高效的限壓型電路保護器件,憑借自身獨有的優勢特性(快速響應速度、鉗位電壓易控制、瞬態功率大、擊穿電壓偏差小、高可靠性、小體積等等),廣泛應用于對保護器件要求比較高的敏感電子設備領域,比如家電、消費電子、汽車電子、工業控制、醫療設備、通信、照明等行業。TVS二極管的外形和普通二極管沒有什么區別,但卻有高達數千瓦功率的浪涌吸收能力和極高的尖峰電流負荷承受能力。

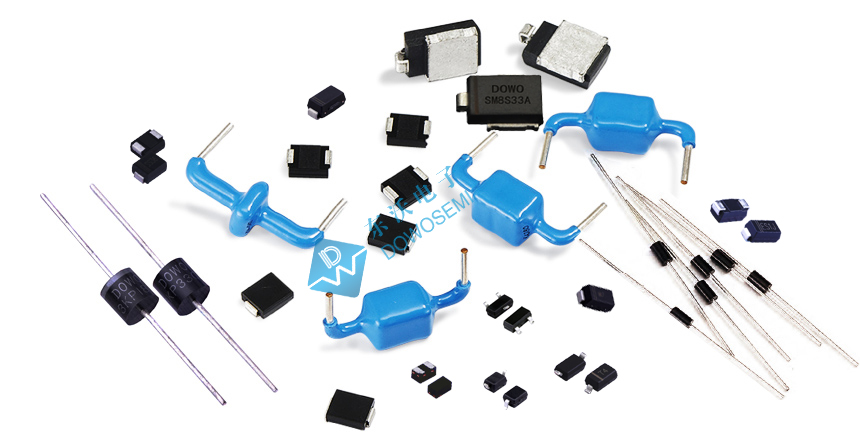

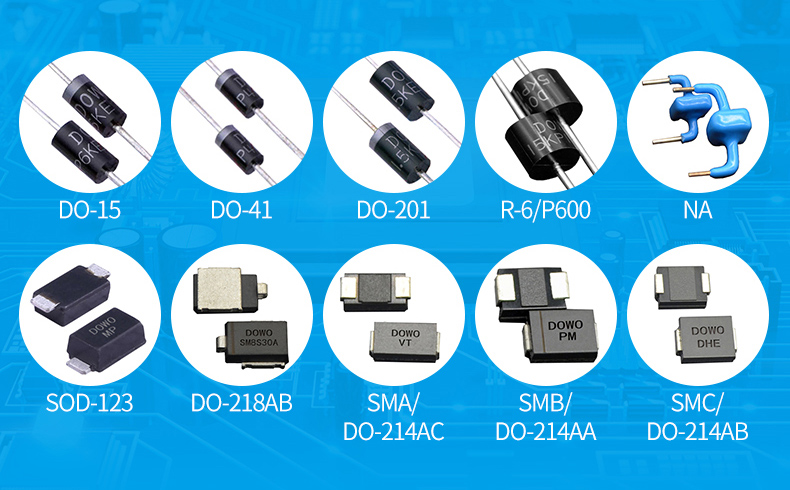

TVS瞬態抑制二極管封裝多樣,型號齊全,功率最低從200W可高達30000W,工作電壓從3.3V可達600V,甚至更高。查看國產二極管品牌廠家東沃電子(DOWOSEMI)推出的TVS瞬態抑制二極管可知,根據系列分類,主要有:
1)貼片形式:SMF系列、TPSMF系列、SMF4L系列、SMAJ系列、P4SMA系列、TPSMAJ系列、SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列、SMB10J系列、1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、SM5S系列、SM6S系列、5.0SMDJ系列、TP5.0SMDJ系列、SM8S系列、SM8T系列、SACB系列;
2)直插形式:P4KE系列、SA系列、P6KE系列、1.5KE系列、3KP系列、5KP系列、LDP系列、8KP系列、15KP系列、20KP系列、30KP系列、SAC系列、KA系列;

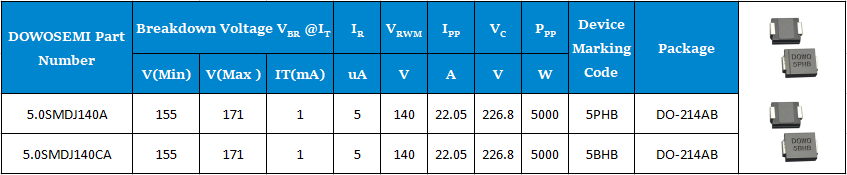

查閱?wèn)|沃電子大功率TVS二極管5.0SMDJ系列產品手冊可知,140V高壓TVS型號有5.0SMDJ140A和5.0SMDJ140CA,具體參數詳情如下:
最小擊穿電壓:155.00V最大擊穿電壓:171.00V
最大反向電流:5uA
工作電壓:140V
鉗位電壓:226.8V
峰值脈沖電流:22.05A
峰值脈沖功率:5000W
封裝形式:DO-214AB(SMC)
絲印標識:5PHB(5.0SMDJ140A)、5BHB(5.0SMDJ140CA)
可知,5.0SMDJ140A是單向(Uni)TVS,5.0SMDJ140CA是雙向(Bi)TVS,它們之間的區別在于,前者一般應用直流電路中,后者用于交流電路中。在一些實際應用中,雙向TVS管5.0SMDJ140CA可代替5.0SMDJ140A。當然,國產TVS品牌東沃電子推出的瞬態抑制二極管也可替代國際進口品牌對應的物料型號。想了解更多5.0SMDJ140CA參數詳情、實時報價、現貨交期、市場行情、國產替代等方面信息,可直接咨詢東沃電子:136 7581 6901(微信同號)朱經理
