插件TVS瞬態抑制二極管,有哪些?
發表日期:2022-05-18瀏覽:735

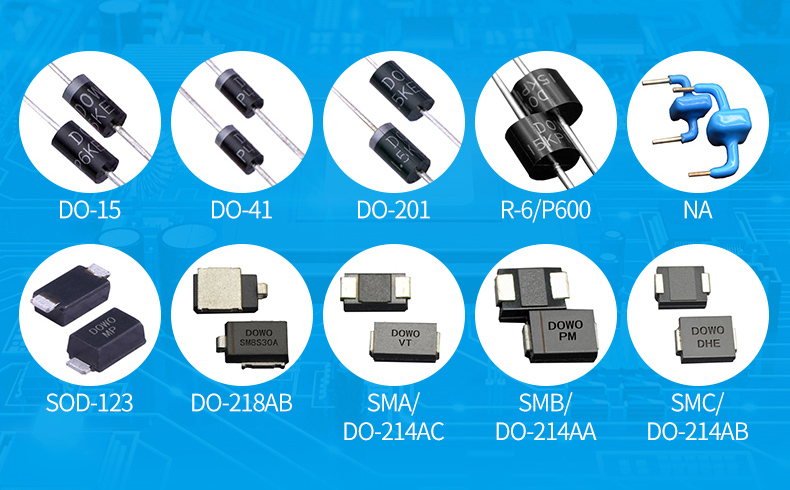

瞬態抑制TVS二極管種類有很多,可以根據功率、封裝、電壓、系列、形狀等分類。根據形狀來分類,TVS有貼片和插件(亦稱:直插)之分,SOD-123、SMA、SMB、SMC、DO-218AB封裝屬于貼片形式;DO-41、DO-15、DO-201、P600、NA封裝屬于直插形式。關于貼片封裝TVS瞬態抑制二極管之前就科普過了,接下來,東沃電子(DOWOSEMI)重點要科普的是插件TVS瞬態抑制二極管。那么,插件TVS瞬態抑制二極管,有哪些呢?
查閱?wèn)|沃電子(DOWOSEMI)推出的TVS瞬態抑制二極管產品手冊可知,插件TVS根據封裝分類有:
1)DO-41封裝:P4KE系列,功率400W,工作電壓5.5V-513V;
2)DO-15封裝:SA系列,功率500W,工作電壓5.5V-513V;P6KE系列,功率600W,工作電壓5.5V-513V;SAC系列,功率500W,Stand-Off Voltage 5V-50V;
3)DO-201封裝:1.5KE系列,功率1500W,工作電壓5.5V-513V;

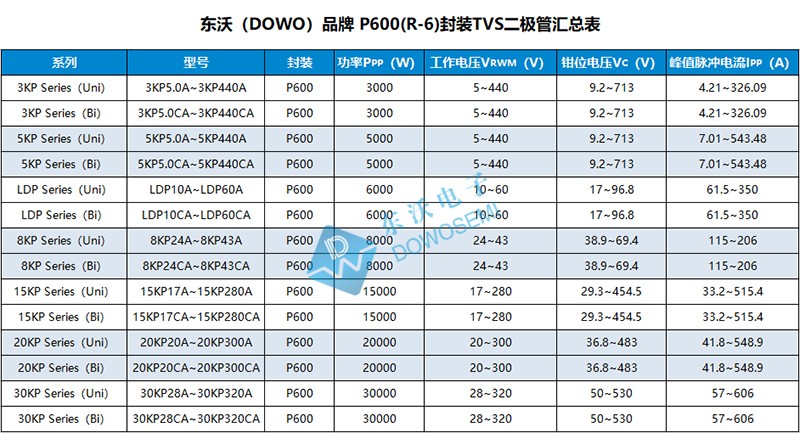

4)P600封裝:3KP系列,功率3000W,工作電壓5V-440V;5KP系列,功率5000W,工作電壓5V-440V;8KP系列,功率8000W,工作電壓24V-43V;15KP系列,功率15000W,工作電壓17V-280V;20KP系列,功率20000W,工作電壓20V-300V;30KP系列,功率30000W,工作電壓28V-320V;
5)NA封裝:KA系列藍寶寶TVS;
可見,插件TVS瞬態抑制二極管種類繁多,具體型號,詳見對應TVS系列產品手冊。在防浪涌過電壓保護方案設計中,該如何選用選型呢?到底是用貼片還是插件形式的呢?TVS二極管選型之前,需要熟練掌握工作電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、峰值脈沖功率、漏電流等參數,同時結合電路的保護需求和測試條件來選型,對于TVS選型感興趣的伙伴,可以多看看這篇科普文章:TVS瞬態抑制二極管選型指南。當然,您也可以直接咨詢東沃電子產品工程師,免費選型支持:136 7581 6901(微信同號)朱工
