TVS保護器件特性和選型技巧
發表日期:2022-05-23瀏覽:699

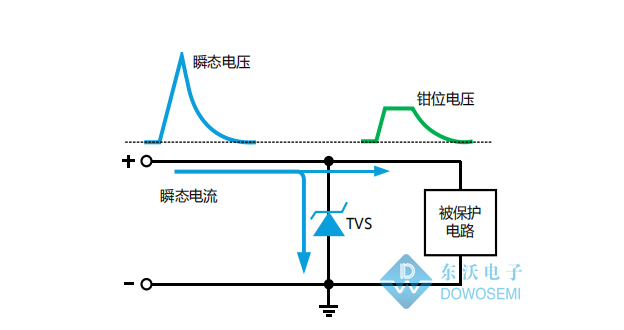

TVS保護器件對于新老電子工程師來說,并不陌生,它是采用半導體工藝制成的單個PN 結或多個PN 結集成的器件。東沃電子(DOWOSEMI)是一家專業的電路保護器件廠家,專業生產供應TVS保護器件、ESD靜電保護二極管、壓敏電阻MOV、陶瓷氣體放電管GDT、自恢復保險絲PPTC、半導體放電管等產品。為此,東沃電子在TVS工作原理、特性等方面深有研究,選型應用經驗豐富,免費為廣大新老客戶提供保護方案設計、器件選型、EMC測試、樣品支持等服務。

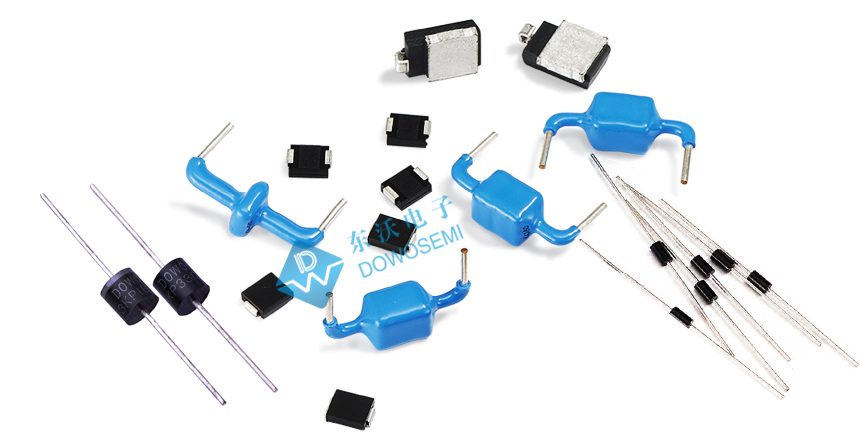

TVS保護器件內部芯片為半導體硅材料,采用半導體工藝制成,具有較高的可靠性,不易損壞;低動態內阻、低漏電流;瞬態功率大;鉗位電壓易控制;相對于其他過壓保護器件,響應速度快(PS秒級);電壓精度高,擊穿電壓一般為±5%的偏差。品牌東沃電子(DOWOSEMI)推出的TVS保護器件有貼片(封裝有SOD-123、SMA、SMB、SMC、DO-218AB)和插件(封裝有DO-41、DO-15、DO-201、P600、NA)兩類,電壓范圍從3.3V到513V,功率200W到30000W均可選。那么,在實際應用中,該如何選用TVS保護器件呢?這個問題就涉及到TVS保護器件選型技巧:
1)TVS保護器件的工作電壓要大于被保護線路的最大工作電壓;
2)TVS保護器件的峰值脈沖電流要大于電路中最大浪涌脈沖電流;
3)TVS保護器件鉗位電壓要小于被保護電路的安全脈沖耐壓值;
4)在信號端口電路保護中,要考慮TVS結電容;
5)要根據PCB設計來選擇合適封裝的TVS保護器件;

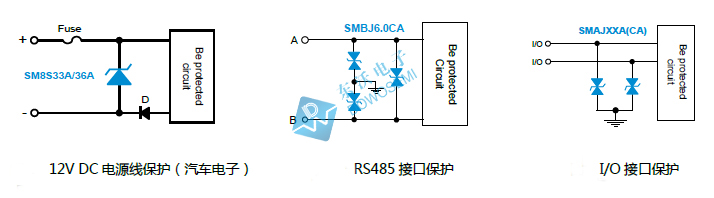

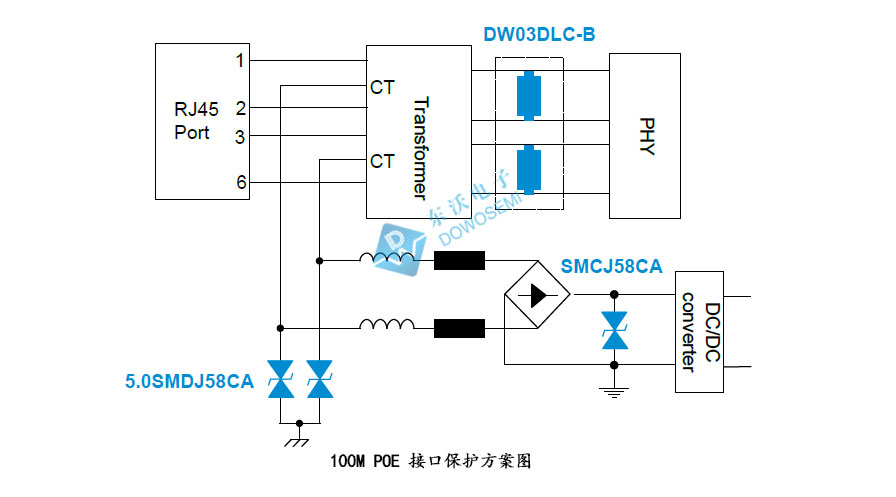

TVS保護器件具有響應速度快,鉗位電壓低,電壓精準等優點,應用于對保護器件要求較高的場合,如汽車電子、工業控制、照明,通信等行業,如 DC 電源線,RS485 接口,通信電源,I/O 口等。 比如TVS保護器件SM8S33A或SM8S36A在汽車電子DC 12V電源線保護中的應用;SMBJ6.0CA雙向TVS保護器件在RS-485接口中的應用;5.0SMDJ58CA、SMCJ58CA、DW03DLC-B為100M POE接口保駕護航。有關TVS保護器件具體選型選用,還需要根據電路情況、保護需求、測試條件來定奪。TVS保護器件選型技術服務熱線:136 7581 6901(微信同號)朱工
