TVS二極管是防靜電還是防浪涌保護器件?

發表日期:2022-05-25瀏覽:1047

TVS二極管是防靜電保護器件還是防浪涌保護器件?什么類型的器件用來防靜電?什么類型的器件用來防浪涌?目前市面上常用的電路保護器件有陶瓷氣體放電管GDT、壓敏電阻MOV、自恢復保險絲PPTC、半導體放電管TSS、瞬態電壓抑制TVS二極管、ESD靜電保護二極管,其中自恢復保險絲屬于過流保護器件,GDT、MOV、TSS、TVS屬于防浪涌過電壓保護器件,ESD二極管屬于防靜電保護器件。


客戶經常容易把TVS二極管和ESD二極管搞混淆,有些客戶習慣把ESD二極管稱為T(mén)VS二極管。TVS二極管和ESD二極管的工作原理是一樣的,不同的是封裝、功率、電壓、結電容。TVS二極管的功率在200W到30000W,甚至更高;最低工作電壓只能做到3.3V;結電容比較高;有直插(DO-15、DO-41、DO-201、P600、NA)和貼片(SOD-123、DO-214AA、DO-214AB、DO-214AC、DO-218AB)之分;體積越大,浪涌抑制效果越好。在防浪涌過電壓保護方案設計中,TVS二極管一般搭配GDT、MOV使用,單獨使用TVS來防浪涌,效果并不會(huì )很理想。

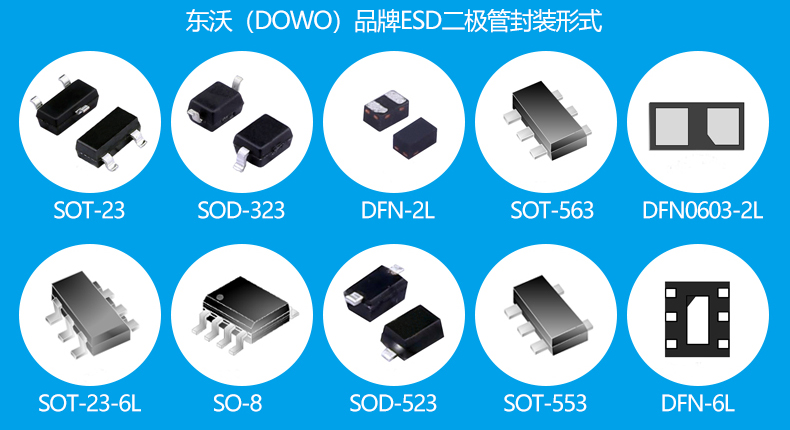

ESD二極管功率比較低;工作電壓一般都是根據IC的工作電壓來設計的,有2.8V、3.3V、5V、12V、15V、18V、24V、36V等等;封裝多樣,SOD-323、SOT-23、SOT-143、SOT-363、SOT-23-6L、SOD-523、SOT-523、SO-8、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN2020-3L、DFN-10L、DFN-16L等等;低結電容,最低可達到零點幾皮法,是高頻高速通信接口理想保護器件。

看完,是不是瞬間就明白了?關于“TVS二極管是防靜電還是防浪涌保護器件”這個話題就分享到這兒,想了解更多有關TVS二極管和ESD二極管選型、應用、報價、交期、樣品等方面知識,可直接咨詢東沃電子(DOWOSEMI):136 7581 6901(微信同號)朱工
