東沃電子（DOWOSEMI）代理的TMP1210和TMP1211（出自品牌TPSEMI）是一款專為實現高達40V工作電壓而設計的500mA高電壓超低靜態電流看門狗低壓差線性穩壓器LDO。 TMP1210和TMP1211集成了一項可編程功能，用于選擇窗口或標準看門狗，并使用外部電阻器來設置看門狗時間。在汽車微控制器或微處理器電源應用中，看門狗用于監測微控制器的工作狀態，防止軟件失控。在可靠的系統中，看門狗必須獨立于微控制器。查閱TMP1210/TMP1211產品手冊可知：

TMP1210/TMP1211低壓差線性穩壓器（LDO）特性

? 符合AEC-Q100 標準
– 溫度1 級：–40°C 至+125°C 的環境工作
? 最大輸出電流：500mA
? 4V 至40V 寬VIN 輸入電壓范圍
? 3.3V 和5V 兩種固定輸出電壓
? 輸出電壓精度：±1.0% (Typ.)
? 最大壓降電壓：600mV（電流為500mA）
? 在寬電容（4.7μF 至500μF）和ESR（0.001Ω 至20Ω）范圍內，與輸出電容器一起工作時保持穩定
? 低靜態電流(I(Q))：
– EN 為低電平的情況下為1μA（典型值）（關斷模式）
– 輕負載時典型值為50μA（WD_EN 為高電平）（看門狗禁用）
? 可針對窗口看門狗和標準看門狗進行配置
? 開關窗口比例可配置為1:1或8:1
? 看門狗周期：10ms~500ms
? 專用WD_EN 引腳，用于控制看門狗開關
? 可調節電源正常閾值和電源正常延遲周期
? UVLO功能（欠壓鎖定）
? 集成故障保護功能（OCP & TSD）
? 28引腳HTSSOP封裝

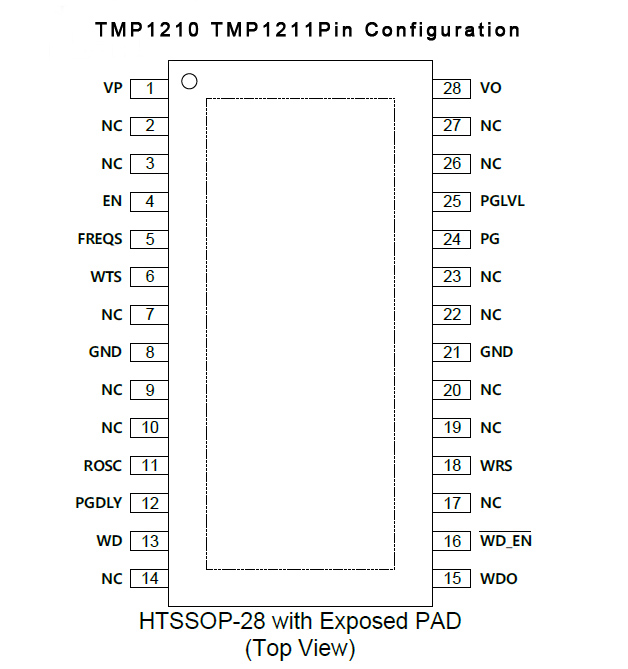

TMP1210/TMP1211低壓差線性穩壓器（LDO）引腳配置

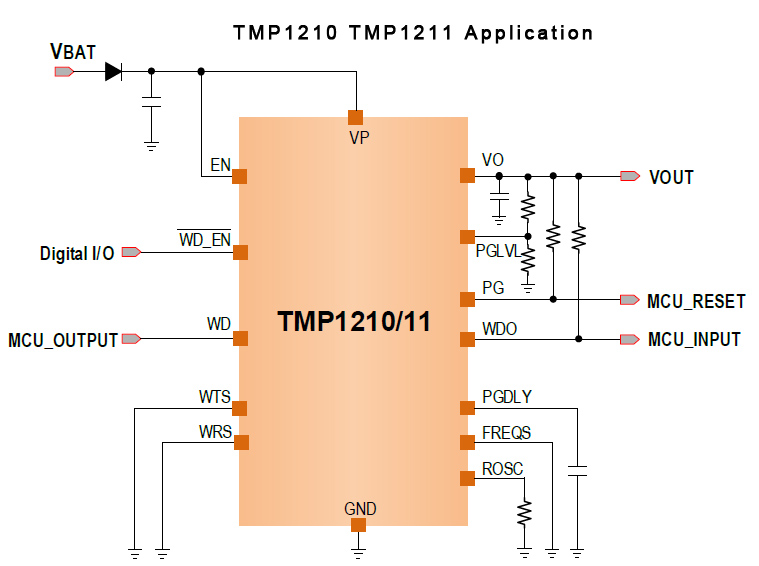

TMP1210/TMP1211低壓差線性穩壓器（LDO）應用

? 汽車MCU 電源
? 車身控制模塊(BCM)
? 車身舒適模塊
? EV 和HEV 電池管理系統(BMS)
? 電子換擋器
? 變速器控制單元(TCU)
? 電動助力轉向(EPS)

看完TMP1210/TMP1211高電壓超低靜態電流看門狗LDO產品介紹，有電子工程師提出這樣的問題：“TMP1210/TMP1211是不是可以替代德州儀器TI品牌TPS7B68-Q1？”仔細對比TMP1210/TMP1211和TPS7B68-Q1參數會(huì )發現，東沃電子代理的高電壓超低靜態電流看門狗低壓差線性穩壓器TMP1210/TMP1211能完美國產替代TPS7B68-Q1（德州儀器TI），有關具體技術問題和價格交期問題，可直接咨詢東沃電子（DOWOSEMI）產品工程師：137 5773 6996（微信同號）余工
