東沃電子（DOWOSEMI）代理的TMP1750芯片是一款具有模擬和 PWM 調光控制功能的三通道線性L(fǎng)ED驅動器。該器件的全面診斷和內置保護功能使其成為可變強度 LED 照明（可達到中等功率范圍）應用的理想之選。查看TMP1750芯片產品手冊，可知：The design of this device suits it well for driving LEDs configured as a single string or multiple strings within its power capability. A single device can drive up to three strings with one to three LEDs in each string at a total current of up to 150 mA per channel. Outputs can be paralleled to provide higher current drive capability to 450 mA. In multiple-string applications, the device offers the advantage of having common-cathode connection of the LED strings. So, the application needs only a single return wire instead of one return wire per LED string that a system with low-side current sense would need. A single-LED-short comparator allows detection of single LED failing with a short circuit. Fault output can support bus connection topology between multiple devices. The included temperature monitor reduces the LED drive current if the device junction temperature exceeds a thermal threshold. One can program the temperature threshold through an external resistor. One can disable the thermal current-monitor feature by connecting the TEMP pin to ground. Output of the junction temperature as an analog voltage is available as a factory program option.

TMP1750三通道線性L(fǎng)ED驅動器特點

? 符合汽車類應用的標準
? 具有符合 AEC-Q100標準的下列結果
– 器件溫度 1 級：–40°C 至 125°C 的環境運行溫度范圍
– 器件 HBM ESD 分類等級 H2
– 件 CDM ESD 分類等級 C3B
? 3通道LED驅動器（具有模擬和PWM調光功能）
? 寬輸入電壓范圍：5V - 28V
? 由基準電阻器設定的可調恒定輸出電流
– 最大電流：每通道 150mA
– 最大電流：并聯運行模式下為 450mA
? 使用多個IC或者單個IC的多個通道的并聯輸出，以實現更高電流
? 低壓降電壓
– 最大壓降：電流為60mA時每通道400mV
– 最大壓降：電流為150mA時每通道 0.9V
? 每個通道獨立進行 PWM 調光
? 具有抗毛刺脈沖計時器的開路和短路LED檢測
? 每條通道的LED燈串電壓反饋，用于單個LED短路檢測
? 針對單個LED短路故障的獨立故障引腳
? 用于報告開路、短路和熱關斷故障的故障引腳，可通過一條總線并行連接最多 15 個器件
? 器件可適應慢輸入電壓 dV/dt（0.5V/分），而不會(huì )出現任何問題
? 運行結溫范圍：-40°C 至 150°C
? 封裝：16引腳耐熱增強型封裝 (HTSSOP)

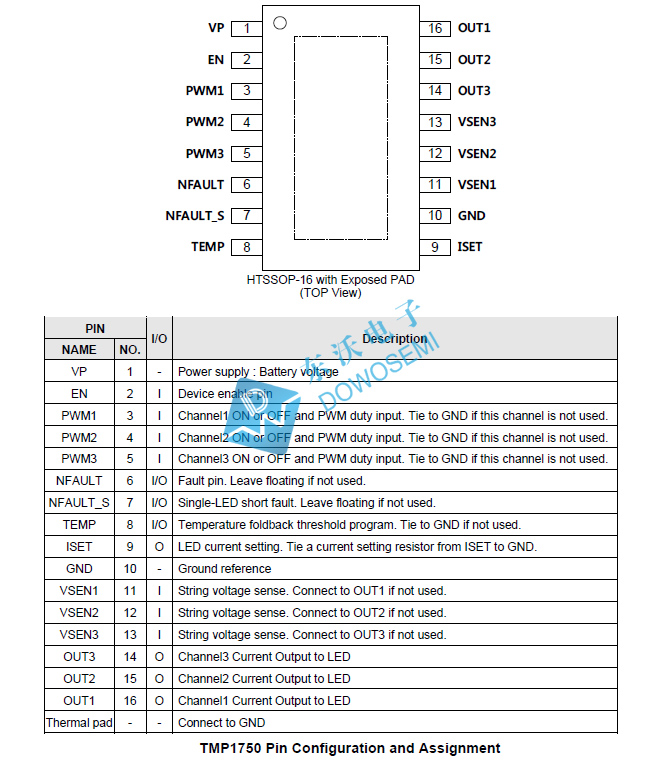

TMP1750三通道線性L(fǎng)ED驅動器引腳配置說明

TMP1750三通道線性L(fǎng)ED驅動器應用電路

汽車LED照明應用，比如：日間行車燈、駐車燈、霧燈、尾燈 、停車燈、室內照明燈。

細心的電子工程師對比參數后會(huì )發現，東沃電子（DOWOSEMI）代理的三通道線性L(fǎng)ED驅動器TMP1750可替代替換品牌TI （德州儀器）TPS92630-Q1 (pin-to-pin HTSSOP-16)、TPS92610-Q1（當TMP1750三通道并聯輸出450mA應用時可以代替）、TPS92611-Q1（當TMP1750三通道并聯輸出450mA應用時可以代替）和Elmos品牌E522.80/81。具體詳情，可咨詢東沃電子銷售工程師：137 5773 6996（微信同號）余經理
