電子電路的精密元器件很容易在過壓、過流、浪涌等情況時損壞。隨著技術的發展，電子電路的產品日益多樣化和復雜化，電路保護則變得尤為重要。電路被動保護元件也從簡單的保險絲，種類多樣化，防護性能更加優越。

       在各類電子產品中，過壓保護和過流保護是不容忽視的，那么，電路保護的意義到底在哪里呢？今天，專業的保護器件供應廠商東沃電子跟大家聊一聊：

       1）由于電路板的集成度越來越高，價格也跟著水漲船高，為此需要加強防護降低成本；
       2）半導體器件，IC的工作電壓愈來愈低，電路保護的目的是降低能耗損失，減少發熱現象，延長使用壽命；
       3）車載設備，使用環境條件比一般電子產品更加惡劣，汽車行駛狀況萬變，汽車啟動時產生很大的瞬間峰值電壓等。因此，在為這些電子設備配套產品的電源適配器中，一般要使用過壓保護元件；
       4）通信設備，通信場所對防雷浪涌有一定的要求，在這些設備中使用過壓保護、過流保護元件就變得重要起來，它們是保證用戶人身安全和通信正常的關鍵；
       5）大部分電子產品出現的故障，都是電子設備電路中出現的過壓或者電路現象造成的，隨著人們對電子設備質量的要求越來越高，電子電路保護也變得更加不容忽視。

       可見，電路保護是如此的重要，那么，如何為電路安全保護保駕護航呢？在實際解決方案中，常用的電路保護元件有哪些？請聽東沃電子為您娓娓道來：

       一、過壓保護元器件

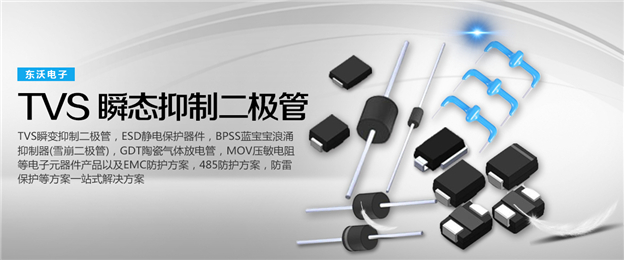

       1）瞬態TVS抑制二極管
      瞬態抑制器TVS二極管廣泛應用于半導體及敏感器件的保護，通常用于二級保護，用在陶瓷氣體放電管之后的二級保護，也可直接用于產品的一級保護。其特點為反應速度快(為 ps 級) 、小體積、脈沖功率大 、箝位電壓低等。其 10/1000μs波脈沖功率從200W ～30KW，脈沖峰值電流從 0.52A～544A ，擊穿電壓從6.8V～550V，便于各種不同電壓的電路使用。

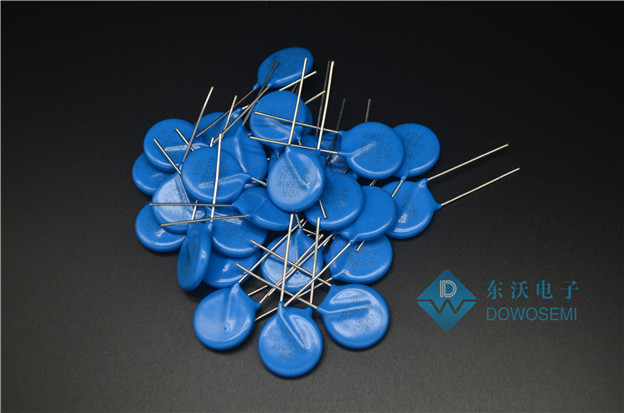

       2）壓敏電阻
       壓敏電阻的響應時間為ns級，比空氣放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護。壓敏電阻的結電容一般在幾百到幾千pf的數量級范圍，不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因為其結電容較大會(huì )增加漏電流，在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大，但比氣體放電管小。貼片壓敏電阻主要用于保護元件和電路，防止在電源供應、控制和信號線產生的ESD。

       二、防雷保護元器件

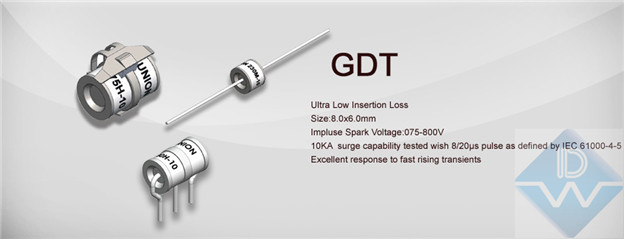

       1）陶瓷氣體放電管
       防雷器件中應用最廣泛的是陶瓷氣體放電管，無論是直流電源的防雷還是各種信號的防雷，陶瓷氣體放電管都能起到很好的防護作用。其最大的特點是通流量大，級間電容小，絕緣電阻高，擊穿電壓可選范圍大。

       2）半導體放電管
       半導體放電管是一種過壓保護器件，是利用晶閘管原理制成的，依靠PN結的擊穿電流觸發器件導通放電，可以流過很大的浪涌電流或脈沖電流。其擊穿電壓的范圍，構成了過壓保護的范圍。固體放電管使用時可直接跨接在被保護電路兩端。具有精確導通、快速響應（響應時間ns級）、浪涌吸收能力較強、雙向對稱、可靠性高等特點。

       3）玻璃放電管
       玻璃放電管（強效放電管、防雷管）是20世紀末新推出的防雷器件，它兼有陶瓷氣體放電管和半導體過壓保護器的優點：絕緣電阻高（≥10^8Ω）、極間電容?。ā?.8pF）、放電電流較大（最大達3 kA）、雙向對稱性、反應速度快（不存在沖擊擊穿的滯后現象）、性能穩定可靠、導通后電壓較低，此外還有直流擊穿電壓高（最高達5000V）、體積小、壽命長等優點。其缺點是直流擊穿電壓分散性較大（±20%）。

       三、過流保護元器件

       1）自恢復保險絲：
       自恢復保險絲PPTC就是一種過流電子保護元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，攙加導電粒子材料后，經過特殊的工藝加工而成。電路正常工作時它的阻值很?。▔航岛苄。?，當電路出現過流使溫度升高時，阻值急劇增大幾個數量級，使電路中的電流減小到安全值以下，從而使后面的電路得到保護，過流消失后自動恢復為低阻值。

       2）ESD靜電二極管

       ESD靜電二極管是一種過壓、防靜電保護元件，是為高速數據傳輸應用的I/O端口保護設計的器件。ESD靜電二極管是用來避免電子設備中的敏感電路受到ESD(靜電放電)的影響?？商峁┓浅５偷碾娙?，具有優異的傳輸線脈沖（TLP）測試，以及IEC6100-4-2測試能力，尤其是在多采樣數高達1000之后，進而改善對敏感電子元件的保護。
