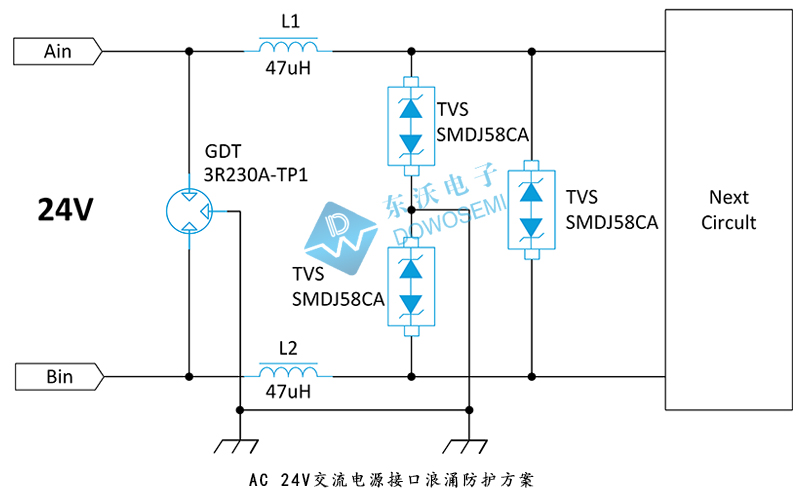

常有客戶向東沃電子DOWOSEMI咨詢AC 24V交流電源接口浪涌保護方案及如何選用合適的電路保護器件為AC 24V交流電源接口安全護航。針對AC 24V交流電源接口浪涌保護，專業高品質電路保護器件廠商及保護方案服務商東沃電子設計了一個方案圖，如下圖所示：

AC 24V交流電源接口浪涌保護方案詳解

1、測試等級

1.2/50μs  差模（2Ω）: 3KV    共模（12Ω）: 6KV

2、方案說明

根據東沃AC 24V交流電源接口浪涌保護圖可知，在電路設計上，東沃電子技術推薦選用陶瓷氣體放電管3R230A-TP1作為一級防護，中間使用共模電感進行退耦，后級增加雙向TVS二極管做二級保護，選用三顆SMDJ58CA分別作差模、共模保護。

3、器件參數

1） 東沃3R230A-TP1陶瓷氣體放電管：

>> 標稱直流擊穿電壓：184V-276V
>> 最大沖擊擊穿電壓（1KV/us）：650V
>> 耐沖擊電流（短波，8/20us）：5KA
>> 絕緣電阻：1GΩ
>> 最大極間電容：1.2pF

2）東沃SMDJ58CA雙向TVS二極管

>> 工作電壓：58V
>> 最小擊穿電壓：64.40V
>> 最大擊穿電壓：71.20V
>> 鉗位電壓：93.6V
>> 峰值脈沖電流：32.05A
>> 峰值脈沖功率：3000W
>> 漏電流：2uA
>> 絲印代碼：DGG
>> 封裝形式：SMC

以上是常用設計方案，如有特殊需求，歡迎前來探討，東沃電子產品做精做細。浪涌靜電防護方案，咨詢東沃電子DOWOSEMI，電路保護不迷路！東沃電子推出的3R230A-TP1陶瓷氣體放電管、SMDJ58CA雙向TVS二極管現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費器件選型，歡迎廣大新老客戶前來咨詢，東沃電子銷售工程師，1對1為您服務：137 5773 6996（微信同號）余工
