什么是LIN總線？

什么是LIN總線？LIN總線是針對汽車分布式電子系統而定義的一種低成本的串行通訊網絡(luò )，是對控制器區域網絡(luò )(CAN)等其它汽車多路網絡(luò )的一種補充，適用于對網絡(luò )的帶寬、性能或容錯功能沒有過高要求的應用。LIN總線是基于SCI(UART)數據格式，采用單主控制器/多從設備的模式，是UART中的一種特殊情況。

相對于CAN總線而言，LIN總線協議較為簡單，對單片機的要求也并不高，基本的串口就可以實現，因而成本較低。作為CAN總線的輔助總線，LIN總線廣泛應用于車門、車窗、車燈以及中控鎖等車身控制領域。

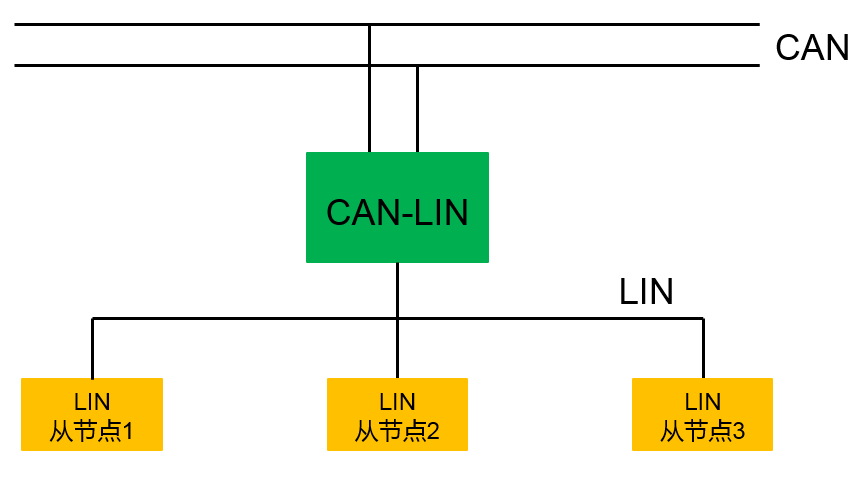

當然，LIN總線有其“局域”特性，在汽車中一般不獨立存在，通常與上層CAN網絡(luò )相連，形成CAN-LIN網關節點，通常汽車電子中整車廠會(huì )規定該“網關節點”的控制器歸屬。

Lin總線特點

Lin總線采用單端驅動、差分傳輸的方式，具有高速傳輸、抗干擾性能強等特點。

LIN總線浪涌靜電保護設計

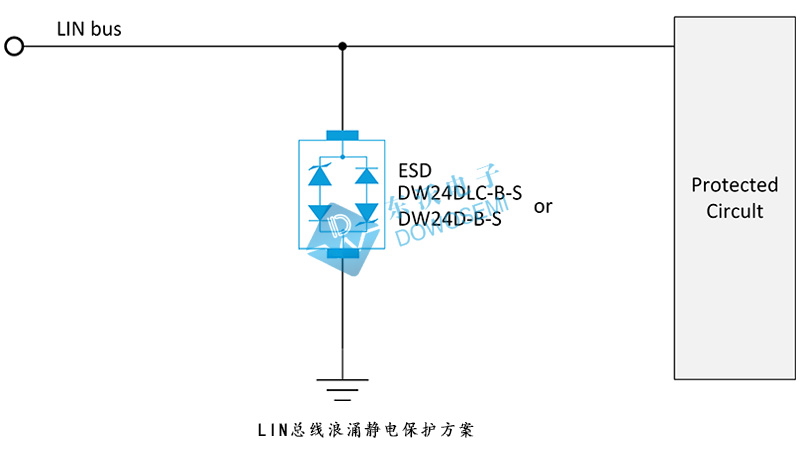

汽車中的浪涌、靜電等因素會(huì )對Lin總線的性能和穩定性造成損害。為此，需要專門對LIN總線接口進行浪涌靜電防護。東沃電子LIN總線浪涌靜電保護設計方案如下圖所示：

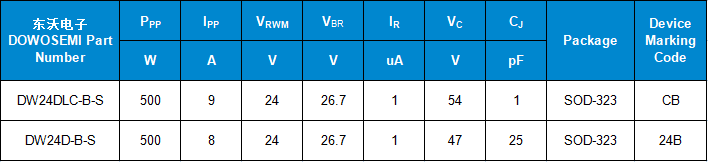

從方案圖中，可以看出，東沃電子技術推薦選用單個ESD靜電保護二極管，具有導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低的特性，在不影響數據傳輸的前提下還能夠滿足 IEC61000-4-2 Level 4 靜電放電防護需求，且做到成本最優化。根據傳輸速率的差異，選用東沃電子推出的ESD二極管DW24DLC-B-S或DW24D-B-S，前者具有更低的結電容（1PF）,適用于更大傳輸速度、抗干擾需求更高的電路應用。有關ESD二極管DW24DLC-B-S和DW24D-B-S具體參數詳情如下圖所示：

具體參數詳情，詳見東沃電子“ESD-DW24DLC-B-S Datasheet”、“ESD-DW24D-B-S Datasheet”產品數據手冊。以上是LIN總線浪涌靜電常用保護設計方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！廠家東沃電子推出的ESD二極管DW24DLC-B-S和DW24D-B-S現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費器件選型，歡迎廣大新老客戶前來咨詢，東沃電子銷售工程師，1對1為您服務：137 5773 6996（微信同號）余工
