HDMI和UHD-SDI是數字AV傳輸的兩種標準。High Definition Multimedia Interface，縮寫HDMI，高清晰度多媒體接口，是一種數字化視頻/音頻接口技術，可同時傳輸影像與音頻信號，適合連接電腦等消費電子產品，如游戲機、DVD播放器、電視、投影機等。Ultra-High-Definition Serial Digital Interface，縮寫UHD-SDI，超高清串行數字接口，是通過同軸或光纖電纜傳輸未壓縮和未加密的數字視音頻信號。

UHD-SDI接口是專業室內、室外影片制作和電視廣播等高階應用的首選，因為它支持遠距離傳輸（可達100米），同時自鎖卡扣的設計更加穩定可靠，不易脫落，這樣不會(huì )出現因人為因素造成的信號中斷。而HDMI接口的傳輸距離一般在30米以?xún)?，距離過長則會(huì )出現一定的信號衰減，影像畫面質量。HDMI和UHD-SDI這兩個接口其實是可以通過HDMI-SDI或SDI-HDMI轉換器一起使用。都知道，HDMI-SDI和SDI-HDMI轉換器在使用過程中，很容易受到電氣瞬變、穩態故障、靜電放電和 EOS的影響，從而會(huì )威脅甚至損壞連接到HDMI-SDI和SDI-HDMI接口的電子設備。那么，如何保護HDMI-SDI和SDI-HDMI轉換器免受浪涌靜電威脅呢？接下來，東沃電子技術從HDMI-SDI和SDI-HDMI轉換器電源端口、HDMI接口、SDI接口三方面詳細闡述對應的保護解決方案。

HDMI-SDI和SDI-HDMI轉換器12V電源端口浪涌過壓保護方案

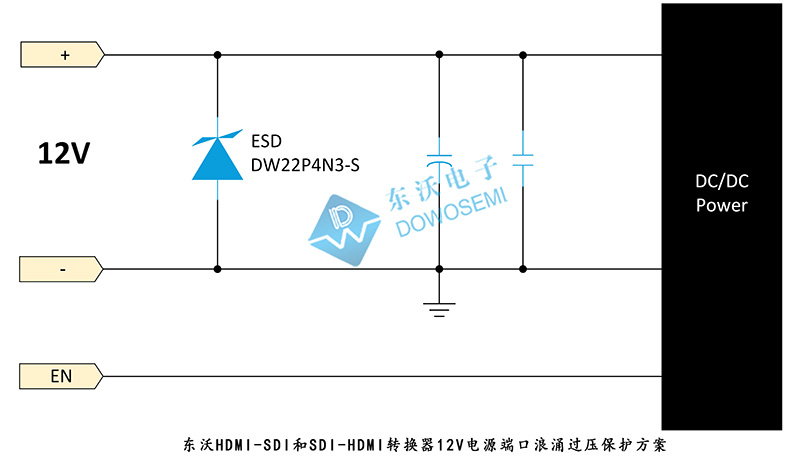

HDMI-SDI和SDI-HDMI 轉換器通常使用輸入電壓為12V的直流電源為電路供電。在此類電源線中，浪涌電流、過壓、短路、電氣瞬變和穩態故障條件等異常電源情況常有發生。為此，需要選用合適電路保護器件進行防護。東沃HDMI-SDI和SDI-HDMI轉換器12V電源端口浪涌過壓保護方案圖如下所示：

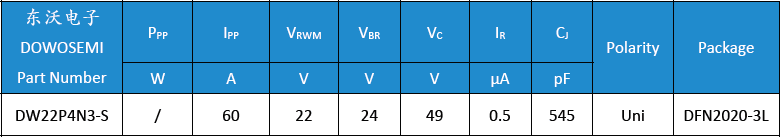

從方案圖中可以看出，東沃技術推薦選用ESD二極管DW22P4N3-S，工作電壓22V，提供24V的最小擊穿電壓，60A的峰值脈沖電流（tp=8/20μs），鉗位電壓49V，DFN2020-3L封裝，滿足IEC 61000-4-2（ESD）±30kV（空氣）和 ±30kV（接觸）。

HDMI-SDI和SDI-HDMI轉換器HDMI接口靜電保護方案

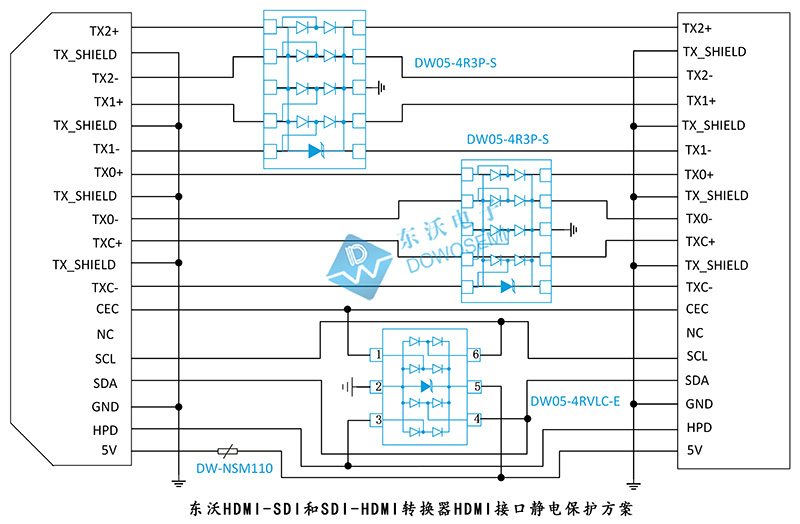

除了HDMI-SDI和SDI-HDMI 轉換器的直流電源插孔外，另外兩個接口就是HDMI和SDI。HDMI-SDI和SDI-HDMI 轉換器在使用過程中，常需要從轉換器接口上插入和拔出，很容易受到靜電放電威脅，影響轉換器的穩定性，甚至造成損壞。因此，HDMI接口和SDI接口的靜電防護是必不可少的。東沃HDMI-SDI和SDI-HDMI轉換器HDMI接口靜電保護方案如下圖所示：

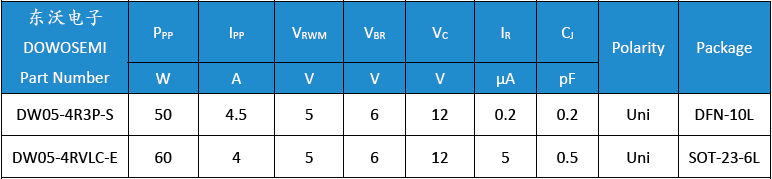

從方案圖中可以看出，東沃技術選用ESD靜電保護二極管DW05-4R3P-S和DW05-4RVLC-E保護HDMI 2.0接口的高速差分線和其他六條非高速線。DW05-4R3P-S工作電壓為 5V，最小擊穿電壓為6V，DFN-10L封裝，滿足IEC 61000-4-2 （ESD）±20kV（空氣）和 ±15kV（接觸），典型結電容僅為0.2pF，確保信號完整性。DW05-4RVLC-E工作電壓為 5V，最小擊穿電壓為6V，SOT-23-6L封裝，典型結電容僅為0.5pF，滿足IEC 61000-4-2 （ESD）±20kV（空氣）和 ±12kV（接觸）。

HDMI-SDI和SDI-HDMI轉換器SDI接口靜電保護方案

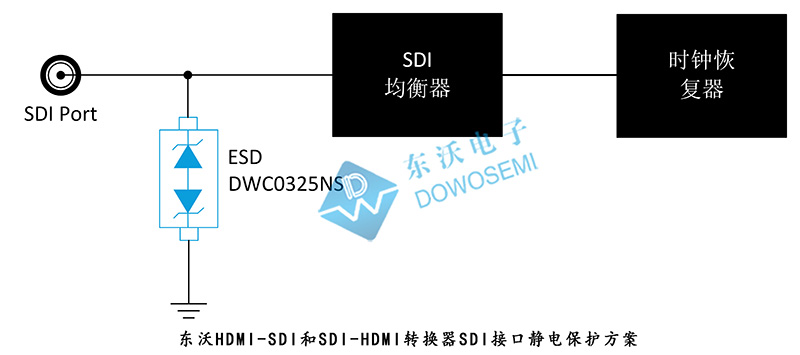

12G UHD-SDI標準以11.88 Gbps的標稱速率發送、接收視頻和嵌入式音頻。該標準主要用于 4k/UHDTV-1（2160p）視頻格式。為此，SDI接口靜電保護對ESD靜電抑制二極管的一個要求是結電容要足夠的低，另一個要求是要有足夠的電涌保護能力來應對惡劣的戶外工作環境。東沃HDMI-SDI和SDI-HDMI轉換器SDI接口靜電保護方案如下圖所示：

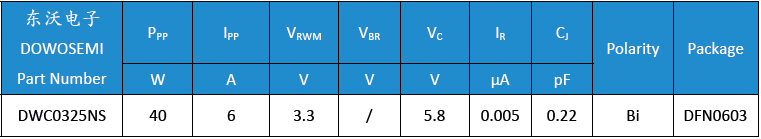

從方案圖中可以看出，東沃技術選用ESD靜電抑制二極管DWC0325NS，該保護器件具有卓越的ESD靜電保護作用，專門設計用于保護帶有BNC端口的UHD-SDI接口，用于保護一條雙向高速數據線。DWC0325NS工作電壓3.3V，鉗位電壓為5.8V，DFN0603封裝，滿足IEC 61000-4-2 （ESD）±20kV（空氣）和 ±15kV（接觸），典型結電容僅為0.22pF，確保信號完整性。

以上是東沃HDMI-SDI和SDI-HDMI轉換器浪涌靜電保護典型方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！方案中選用到的電路保護器件：DW22P4N3-S、DW05-4R3P-S、DW05-4RVLC-E、DWC0325NS，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
