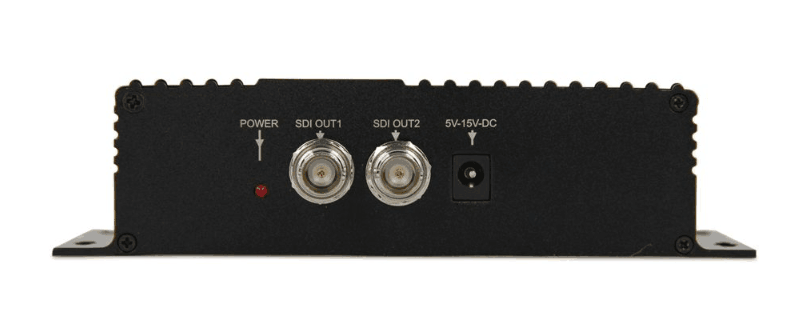

SDI（Serial Digital Interface）接口是一種數字分量串行接口，廣泛應用在影視工業中，比如攝像機、切換臺、監視器等設備中。HD-SDI接口是一種廣播級的高清數字輸入和輸出端口，其中HD表示高清信號。由于SDI接口不能直接傳送壓縮數字信號，數字錄像機、硬盤等設備記錄的壓縮信號重放后，必須經解壓并經SDI接口輸出才能進入SDI系統。如果反復解壓和壓縮，必將引起圖像質量下降和延時增加，為此各種不同格式的數字錄像機和非線性編輯系統，規定了自己的用于直接傳輸壓縮數字信號的接口。由于HD-SDI接口為高速數字接口，常用于惡劣的戶外環境，其對ESD靜電、Surge浪涌非常敏感，如果電路防護措施不到位，極易導致接口損壞。為此，針對HD-SDI接口浪涌靜電問題，專業電路解決保護方案服務商東沃電子設計了一個低成本、高防護等級保護解決方案，如下圖所示：

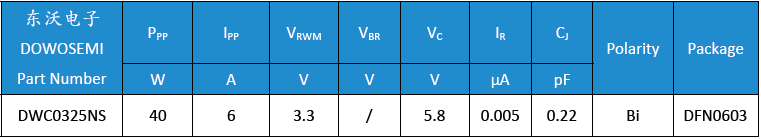

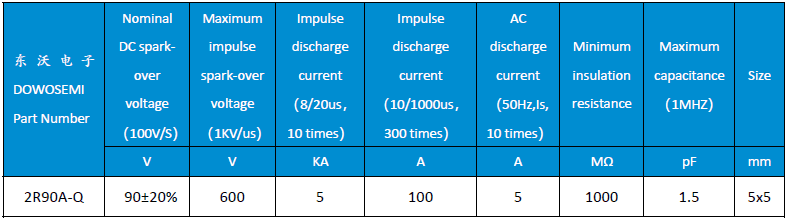

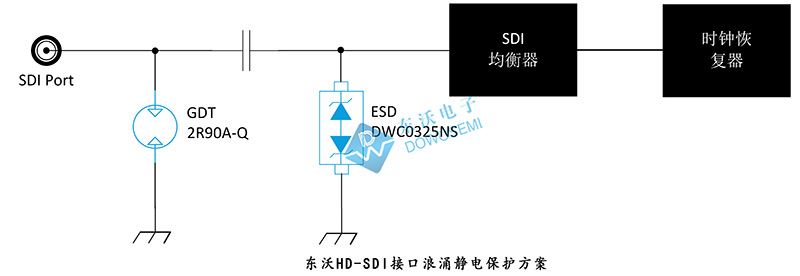

從東沃HD-SDI接口浪涌靜電保護方案圖中可知，本方案采用二級防護，第一級防護選用兩端陶瓷氣體放電管（GDT）2R90A-Q，最大耐沖擊電流達5KA（8/20us），1.5pF低結電容，保障高頻信號傳輸的完整性。中間使用電容退耦，第二級防護選用ESD靜電保護二極管DWC0325NS，專門設計用于保護帶有BNC端口的HD-SDI接口，用于保護一條雙向高速數據線。DWC0325NS工作電壓3.3V，鉗位電壓為5.8V，DFN0603封裝，0.3Ω典型動態電阻，滿足IEC 61000-4-2 （ESD）±20kV（空氣）和±15kV（接觸），典型結電容僅為0.22pF，確保信號完整性。

以上是HD-SDI接口浪涌靜電保護典型方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！東沃電子HD-SDI接口浪涌靜電保護方案中選用到的陶瓷氣體放電管2R90A-Q和ESD靜電二極管DWC0325NS，已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：136 7581 6901（微信同號）朱工
