BNC連接器（英語：Bayonet Neill-Concelman，直譯為“尼爾-康塞曼卡口”）是一種很常見的RF端子同軸電纜終結器，用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接。BNC連接器沒有被淘汰，主要因為同軸電纜是一種屏蔽電纜，有傳送距離長、信號穩定的優點。由于BNC連接器需要較遠距離傳輸且走線環境多為戶外及一些電磁環境較復雜的地方，容易引入各種干擾，導致后端芯片的損壞、系統重啟、死機等等現象，給后續產品的穩定性及可靠性帶來一定隱患。為此，BNC連接器接口浪涌靜電保護至關重要。針對BNC連接器接口浪涌靜電問題，電路保護器件廠家東沃電子提出了解決方案。

BNC接口靜電浪涌保護解決方案圖

BNC接口靜電浪涌保護方案說明

從東沃BNC接口靜電浪涌保護方案圖可知，方案分為3級防護：第一級防護選用兩端陶瓷氣體放電管（GDT）2R90A-Q做共模保護，保證前端的瞬間高壓保護作用，能將瞬間大電流釋放到地。第二級防護采用自恢復保險絲（PPTC）DW-NSM012作過流保護，能有效防止雷擊產生的感應電流或者因接口接插過程產生的電流異常，對后端進行隔離保護，電流異常結束后，自恢復保險絲將恢復正常工作。其重要一點，它可以協同第一級陶瓷氣體放電管與末級TVS二極管的動作時間，也稱為：耦合保護。第三級防護選用TVS二極管DW03DLC-B-S，1pF低結電容，能夠保證視頻信號的完整性。

BNC接口靜電浪涌保護器件參數

1）東沃陶瓷氣體放電管（GDT）2R90A-Q參數

查閱?wèn)|沃電子“GDT-2R90A-Q Datasheet”產品規格書可知：

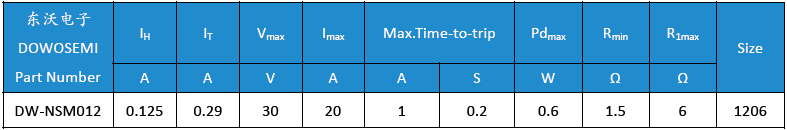

2）東沃自恢復保險絲（PPTC）DW-NSM012參數

查閱?wèn)|沃電子“PPTC-DW-NSM012 Datasheet”產品規格書可知：

3）東沃TVS二極管DW03DLC-B-S參數

查閱?wèn)|沃電子“ESD-DW03DLC-B-S Datasheet”產品規格書可知：

以上是東沃BNC接口靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的陶瓷氣體放電管2R90A-Q、自恢復保險絲DW-NSM012、TVS二極管DW03DLC-B-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
