測試產品：汽車車載冰箱

東沃EMC實驗室溫度濕度：26度，52%rh

EMC測試標準：拋負載測試，需要通過ISO 7637-2 P5a波形測試

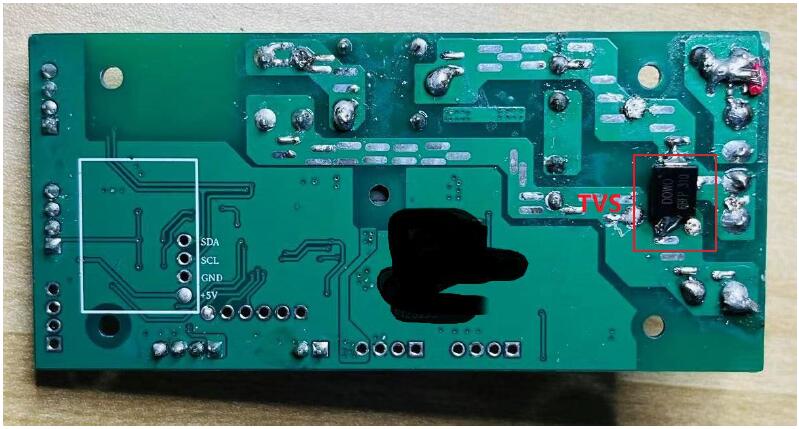

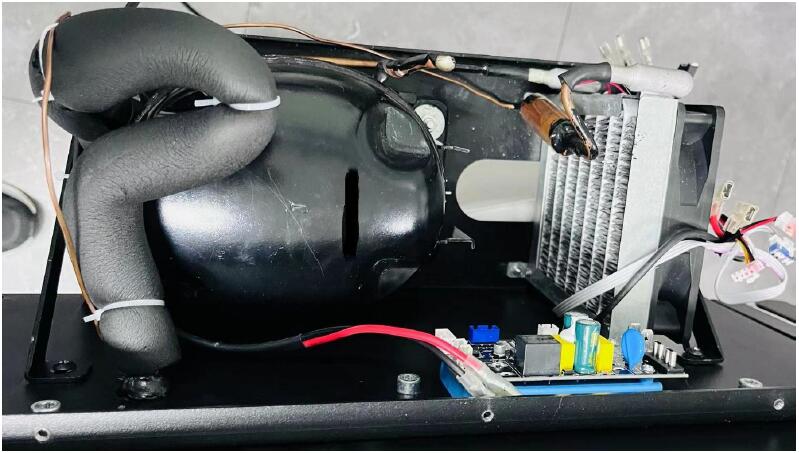

一、測試產品

二、ISO 7637-2 P5a測試條件

三、東沃24V車載冰箱拋負載保護解決方案圖

從方案圖中可知，東沃電子技術推薦選用TVS管6.6SMDJ36CA：雙向貼片、通過AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流113.6A、鉗位電壓58.1V、SMC/DO-214AB小尺寸封裝，適合小空間安裝，是一顆非常成熟、穩定、高可靠性汽車級TVS瞬態抑制二極管。關于TVS二極管6.6SMDJ36CA參數，查看東沃電子“TVS-6.6SMDJ Series Datasheet”產品規格書可知：

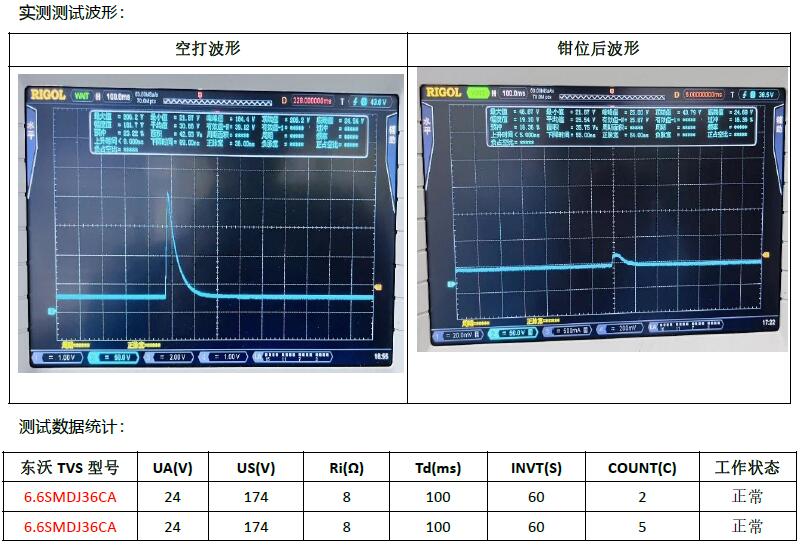

四、測試圖片和測試數據統計

總結

由此可知，汽車冰箱控制板使用東沃電子TVS二極管6.6SMDJ36CA可通過拋負載ISO 7637-P5a波形測試標準：ISO 7637-2 P5a（Us=174V、Td=100ms、Ri=8Ω）

以上是東沃24V車載冰箱ISO 7637-P5a拋負載測試及保護解決方案圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管6.6SMDJ36CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型。東沃電子技術團隊對ISO 16750-2和ISO 7637-2標準測試深有研究，擁有全套的拋負載測試設備，免費為客戶提供EMC測試，歡迎廣大新老客戶前來預約咨詢：137 5773 6996（微信同號）余工
