Digital Visual Interface，簡稱DVI，中文名：數字視頻接口，是一種視頻接口標準，用來傳輸未經壓縮的數字化視頻，廣泛應用于LCD、數字投影機等顯示設備上。DVI端口的種類非常多，有DVI-A、DVI-D、DVI-I三種不同類型的端口形式，又可分為單通道與雙通道。DVI接口應用行業主要分布在消費電子、通信及汽車電子等領域，通常是連接在設備之間，線纜和接口暴露在設備外部，因此DVI接口的設備面臨著最為常見的ESD靜電放電危害。針對DVI接口ESD靜電放電問題，東沃電子技術可根據客戶的設計保護需求選擇不同封裝的TVS二極管陣列對DVI端口的數據線及時鐘線進行靜電保護。

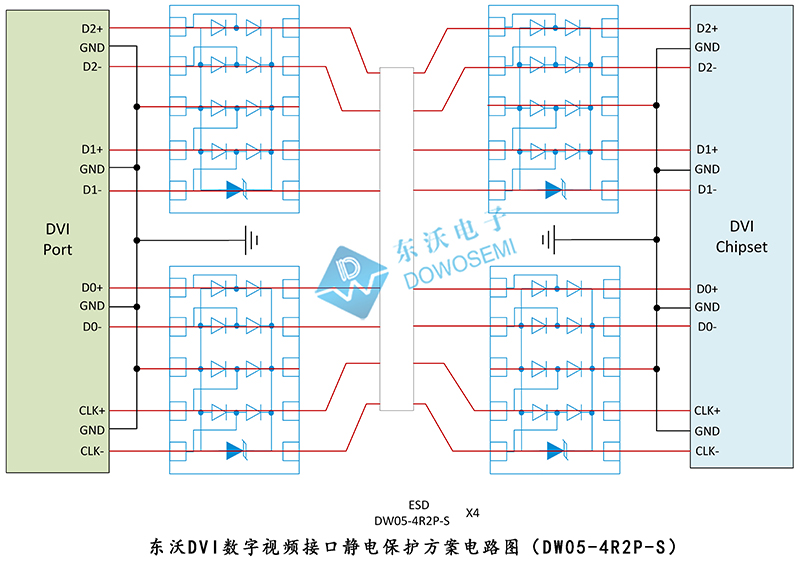

DVI數字視頻接口靜電保護方案電路圖（DW05-4R2P-S）

方案說明：從圖中可知，4組高速數據信號均選用東沃電子集成TVS二極管陣列DW05-4R2P-S，集成了4個端口保護，工作電壓5V、最大峰值脈沖電流5A、鉗位電壓15V；0.3pF低結電容，非常適合高速數據傳輸，保證信號的完整性；采用DFN2.5x1-10L封裝，大大縮小了PCB安裝空間，直通式走線方式，減少走線彎曲；符合IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)。關于TVS二極管陣列DW05-4R2P-S具體參數，查看東沃電子“ESD-DW05-4R2P-S Datasheet”規格書可知：

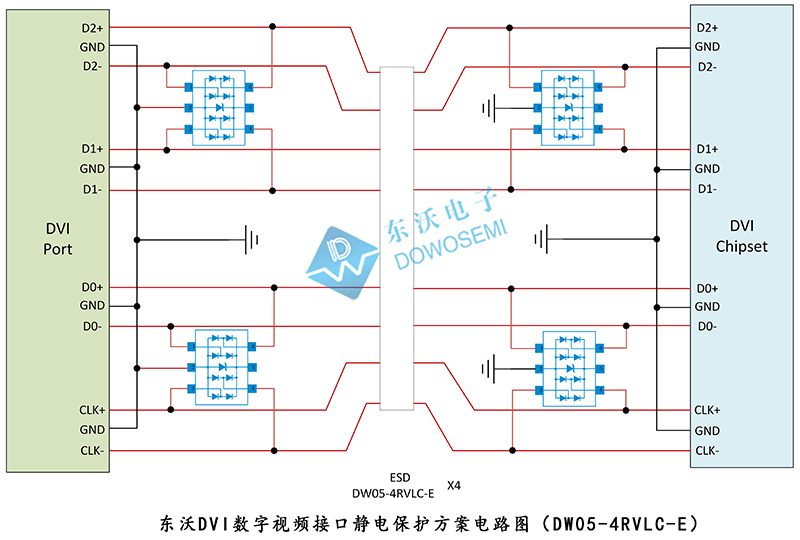

DVI數字視頻接口靜電保護方案電路圖（DW05-4RVLC-E）

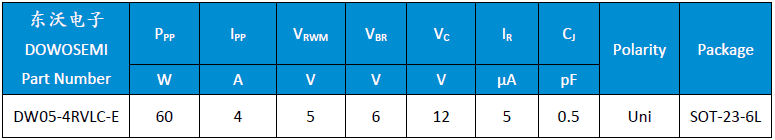

方案說明：從圖中可知，4組高速數據信號均選用東沃電子集成TVS二極管陣列DW05-4RVLC-E，集成了4個端口保護，工作電壓5V、最大峰值脈沖電流4A、鉗位電壓12V；0.5pF低結電容，適合高速數據傳輸；采用SOT-23-6L封裝，有效減小PCB安裝空間；符合IEC 61000-4-2 (ESD) ±20kV (air), ±12kV (contact)。關于TVS二極管陣列DW05-4RVLC-E具體參數，查看東沃電子“ESD-DW05-4RVLC-E Datasheet”規格書可知：

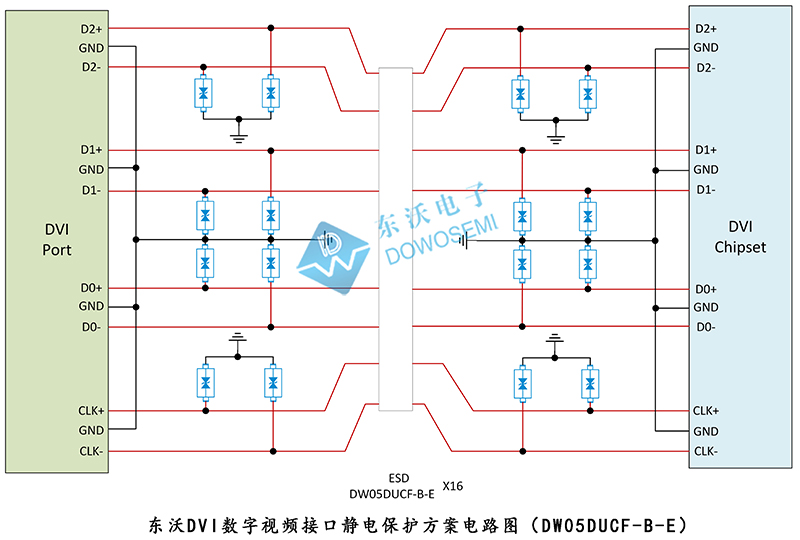

DVI數字視頻接口靜電保護方案電路圖（DW05DUCF-B-E）

方案說明：從圖中可知，高速數據信號均選用分立TVS二極管陣列DW05DUCF-B-E，工作電壓5V、最大峰值脈沖電流3A、鉗位電壓20V；0.15uA極低得漏電流和0.5pF低結電容，適合高速數據傳輸；采用DFN1006-2L封裝；符合IEC 61000-4-2 (ESD) ±15kV (air), ±10kV (contact)。關于TVS二極管陣列DW05DUCF-B-E具體參數，查看東沃電子“ESD-DW05DUCF-B-E Datasheet”規格書可知：

以上是東沃DVI數字視頻接口靜電保護三種經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列DW05-4R2P-S、DW05-4RVLC-E和DW05DUCF-B-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
