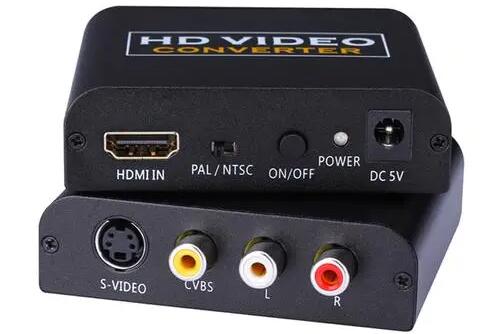

在音/視頻領域，除了常見的HDMI、DVI接口等，還有一些冷門的接口，比如S-Video端口，相信很多人可能都沒有聽說過。S-Video視頻端口同樣擁有較好的數據傳輸功能。S-Video二分量視頻端口，英文全稱Separate Video，是一種五芯接口，由兩路視頻亮度信號、兩路視頻色度信號和一路公共屏蔽地線工五條芯線組成的。S-Video端口是將視頻數據分成兩個單獨信號（光亮度和色度）進行發送的模擬信號，不像復合視頻信號是將所有信號打包成一個整體進行發送。既然是數據信號的傳輸，那么，在傳輸過程中，自然容易受到靜電的干擾，影響信號的傳輸甚至失效。針對S-Video端口ESD靜電放電問題，電子工程師通常會(huì )選用TVS二極管陣列（ESD靜電保護二極管）為其保駕護航。接下來，高品質保護器件生產廠家及保護方案服務商東沃電子要科普的是：S-Video端口ESD靜電放電保護方案圖及TVS二極管陣列選型推薦。

S-Video端口ESD靜電放電保護方案圖

S-Video端口ESD靜電放電保護方案說明

從東沃S-Video端口ESD靜電放電保護方案圖中可以看出，視頻傳輸信號保護，東沃電子技術推薦選用2顆分立式TVS二極管陣列DW05DLC-B-S或1顆集成式TVS二極管陣列DW05M2T-S對S-Video端口進行靜電浪涌防護。分立式TVS二極管陣列DW05DLC-B-S，工作電壓5V、峰值脈沖電流17A、鉗位電壓18.3V、漏電流1μA、SOD-323封裝；結電容低至1.35pF，保證視頻信號不失真；符合IEC 61000-4-2（靜電）±30kV（空氣）和 ±30kV（接觸）標準。集成式TVS二極管陣列DW05M2T-S，工作電壓5V、峰值脈沖電流18A、鉗位電壓16.7V、漏電流1μA、結電容100pF；SOT-23封裝，集成了2個端口保護，有效減小PCB安裝空間；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±8kV（接觸）標準。

S-Video端口ESD靜電保護二極管參數

1）東沃TVS二極管陣列DW05DLC-B-S參數

查看東沃電子“ESD-DW05DLC-B-S Datasheet”規格書可知：

2）東沃TVS二極管陣列DW05M2T-S參數

查看東沃電子“ESD-DW05M2T-S Datasheet”規格書可知：

以上是東沃S-Video端口ESD靜電放電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列DW05DLC-B-S和DW05M2T-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
