在POS機、ATM系統和安防系統中，經常需要采用RJ11接口用于撥號上網、設備間或者與上位機之間的數據通信。RJ11接口浪涌保護與RS-485、232等接口不同，由于RJ11的Tip和Ring信號在線振鈴電壓的存在，而該振鈴信號的最大電壓值可能超過100V，要求過壓保護元件的最小關斷電壓要高于振鈴信號的最大值，以保證設備的正常工作。為此，在RJ11 接口上加浪涌電路保護器件是每個廠家首要考慮的問題。那么，RJ11接口浪涌保護選用什么型號的電路保護器件呢？

國產品牌東沃電子是一家專業高品質電路保護器件廠家及保護方案服務商，不僅擁有可靠穩定的電路保護器件和全面專業的EOS/ESD解決方案，而且還設有EMC測試實驗室，免費提供浪涌靜電測試及方案整改服務。接下來，東沃電子要分享的主題是：RJ11接口浪涌保護方案。

RJ11接口浪涌保護方案圖

RJ11接口浪涌保護方案圖說明

從RJ11接口浪涌保護方案一可知，東沃電子選用TSS半導體放電管P2300SB或P2300SC，峰值斷態電壓為190V、斷態電流最大僅為1μA、開關電壓的最大值為260V、開關電流為800mA、通態電壓低于4V、通態電流為2.2A、保持電流最小值為120mA、斷態電容最大值僅為50pF、采用SMB封裝，有出色的瞬態浪涌吸收能力和快速響應浪涌電壓（ns級），浪涌保護等級可達：

從RJ11接口浪涌保護方案二可知，在方案一的基礎上增加對xDSL端口的二級保護，東沃電子選用ESD靜電保護二極管DW15DLC-B-S，工作電壓15V、峰值脈沖電流10A、鉗位電壓40V、漏電流1μA、結電容低至1pF、SOD-323封裝；符合IEC 61000-4-2（靜電）±30kV（空氣）和 ±30kV（接觸）標準。本方案浪涌保護等級可達：

RJ11接口浪涌電路保護器件參數

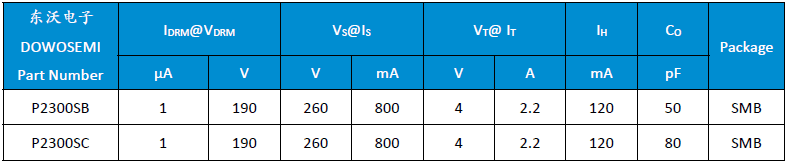

1）東沃半導體放電管P2300SB和P2300SC參數

查看東沃電子“TSS-PxxxxSB Series Datasheet”和“TSS-PxxxxSC Series Datasheet”規格書可知：

2）東沃ESD靜電保護二極管DW15DLC-B-S參數

查看東沃電子“ESD-DW15DLC-B-S Datasheet”規格書可知：

以上是東沃RJ11接口浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TSS半導體放電管P2300SB、P2300SC和ESD靜電保護二極管DW15DLC-B-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
