汽車電源總線防護方案
發表日期:2019-04-22來源:www.xskyq.com瀏覽:1253
一、應用背景
1)汽車點火開關、繼電器觸點、交流發電機、燃油噴射器等產生電磁干擾,直接影響車內電子模塊;
2)汽車電子必須通過IOS7637-2電源線應用相關標準;
二、方案詳解
? 方案選用專門用于汽車電子上的TVS瞬態抑制二極管做保護,保護電子模塊免受應力過電壓;
? 方案為汽車電子DC12V/24V電源總線過電壓保護解決方案;
? 此方案可以過IOS-7637-2標準的五類測試條件;
三、方案應用
車載導航、倒車系統、顯示儀盤儀表;

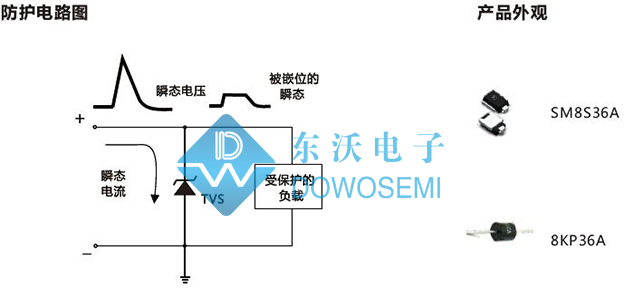

四、防護電路圖
五、保護器件詳解
? TVS二極管SM8S36A
VBR:40.0 V-44.2 V
IR:150 uA
VRWM:36 V
IPP:114.00 A
VC:58.1 V
封裝:DO-218AB
? TVS二極管8KP36A
VBR:40.0 V-44.2 V
IT:1 mA
VRWM:36 V
Ipp:137.7 A
Vc :58.1 V
封裝:R6/P600
