同軸音頻接口（Coaxial）是用于傳輸高頻率數字訊號的75歐姆同軸線材作為搭配標準的設備。其優點是阻抗恒定，傳輸頻帶較寬，
優質的同軸電纜頻寬可達幾百兆赫。同軸數字傳輸線標準接頭采用BNC頭，其阻抗是75Ω，與75Ω的同軸電纜配合，可保證阻抗恒
定，確保信號傳輸正確。既然是數據信號的傳輸，那么，在傳輸過程中，自然容易受到靜電的干擾，影響信號的傳輸甚至失效。針
對Coaxial同軸音頻接口浪涌靜電放電問題，電子工程師通常會(huì )選用保護器件為其保駕護航。接下來，高品質保護器件生產廠家及保
護方案服務商東沃電子要分享的話題是：Coaxial同軸音頻接口浪涌靜電ESD保護方案。

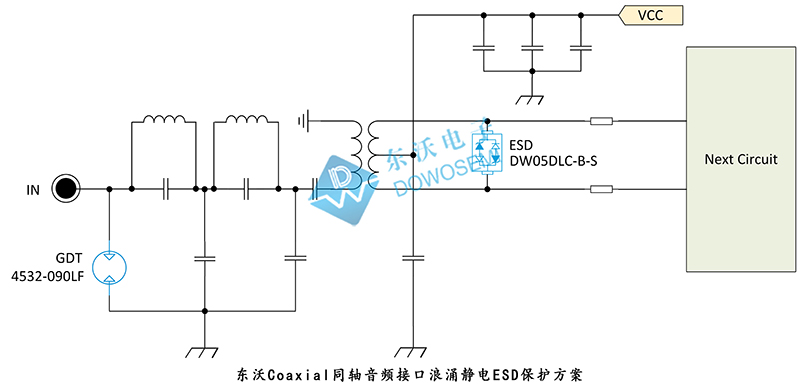

Coaxial同軸音頻接口浪涌靜電ESD保護方案圖

Coaxial同軸音頻接口浪涌靜電ESD保護方案說明

從方案圖可知，東沃電子針對Coaxial同軸音頻接口浪涌靜電保護，采用了二級防護。在第一級防護中，東沃電子技術推薦選用兩
端陶瓷氣體放電管4532-090L做浪涌防護，保證前端瞬間高壓的保護作用，能將瞬間大電流釋放到地。東沃4532-090L具有低結電
容特點，能確保信號的完整性。在第二級防護中，東沃電子技術推薦選用ESD靜電保護二極管DW05DLC-B-S，低鉗位電壓、低結
電容（1pF），保證視頻信號的完整性，同時符合IEC 61000-4-2標準±30kV（空氣）和 ±30kV（接觸），采用SOD-323封裝。

Coaxial同軸音頻接口浪涌靜電ESD保護器件參數

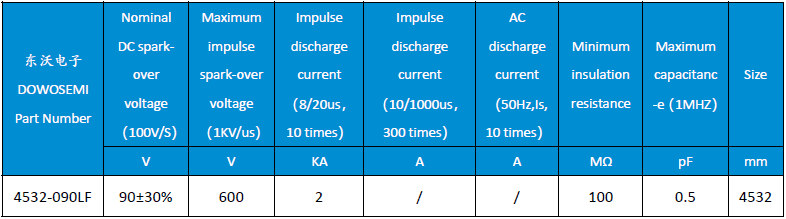

1）東沃4532-090LF陶瓷氣體放電管參數

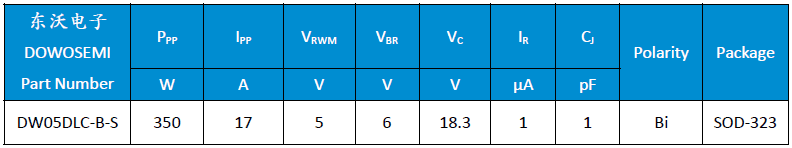

2）東沃DW05DLC-B-S靜電ESD保護器件參數

以上是Coaxial同軸音頻接口浪涌靜電ESD保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保
護不迷路！方案中選用到的4532-090LF陶瓷氣體放電管和DW05DLC-B-S靜電ESD保護器件，東沃電子已全面量產、品質穩定、高
可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）
