射頻防雷浪涌保護方案
發表日期:2019-04-23來源:www.xskyq.com瀏覽:1194
一、應用背景
1)全球氣候變暖,雷雨天氣增多;
2)射頻很多置在室外,易受雷擊;
3)傳輸速率高達1Gbps,結電容要求高;
4)高浪涌防護的安防設備成為趨勢;
二、方案詳解
? 方案前端選用一顆陶瓷氣體放電管GDT,并聯與信號線與地線之間,泄放大電流;
? 后端的TVS陣列結電容為1.2pF,不影響數據傳輸;
? TVS陣列封裝為SOD-323,體積小,節約成本;殘壓低,有效保護射頻芯片;
? 方案滿足IEC61000-4-5、GBT17626.5等浪涌標準;
三、方案應用

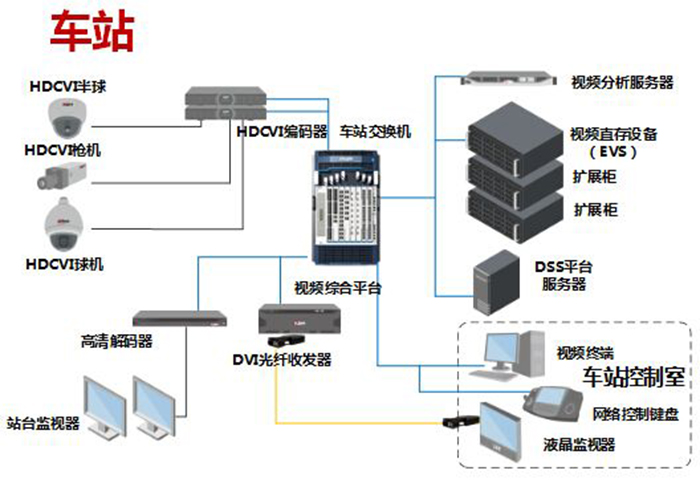

醫療器械、視頻監控、光發射機、其他射頻設備;

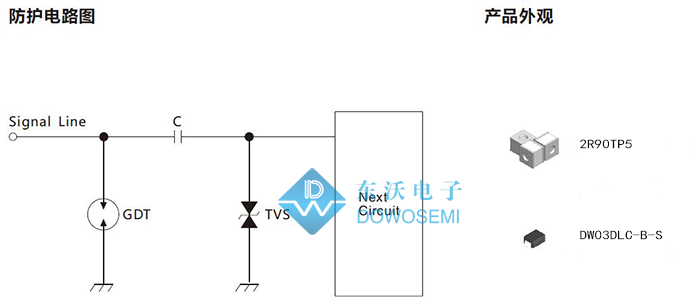

四、防護電路圖
五、保護器件詳解
1)陶瓷氣體放電管:2R90TP5
直流標稱電壓(V):90 V
沖擊擊穿電壓(1KV/μs):≤ 600 V
耐脈沖沖擊電流(8/20μs):5 KA
極間電容Cp:≤ 0.6 pF
絕緣電阻:≥ 1 GΩ
2)ESD靜電二極管TVS1/TVS2/TVS3/TVS4:DW03DLC-B-S
PPP:350W
VRWM:3.3V
VB:4.0V-7.0V
ID:1μA
防靜電能力(接觸/空氣):8KV/15KV
結電容(f=1MHz):1pF
封裝:SOD-323
