一、應用背景

1）氣候變暖，雷雨天氣增多；

2）ADSL是一種非對稱的DSL技術；

3）在一對銅線上支持上行速率512Kbps～1Mbps，下行速率1Mbps～8Mbps；

4）有效傳輸距離在3～5公里范圍；

二、方案詳解

? 在變壓器前端采用反應時間快，體積小的TSS；

? 在變壓器后端采用結電容小，體積小的TVS；

? 方案滿足ANSI-T1.413， TU-TG.992等ADSL標準；

? 滿足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌測試標準；

三、方案應用

家庭網關、路由器；

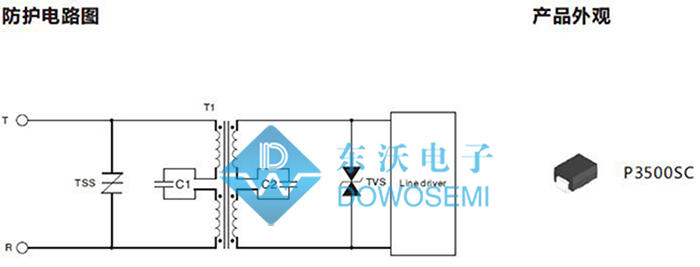

四、防護電路圖

五、器件詳解

半導體放電P3500SC

V_DRM：320V

V_S：400V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：150mA

C_O：65pF

耐10/700μS電壓沖擊能力：6kV
