一、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）電源雷擊損壞后，危害大；

3）電源雷擊損害后，維修成本高；

4）高浪涌防護電源成為行業趨勢；

二、方案詳解

? 前級電路保護選用通流量大、體積小、無續流能力的貼片陶瓷氣體放電管（GDT）；

? 中間選用電感L1、L2做退耦，驅動GDT泄放大電流；

? 后級電路保護選用反應速度很快、殘壓比較低的TVS二極管；

? 方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準；

? 方案可通過1.2/50-8/20μS組合波浪涌測試標準；

三、方案應用

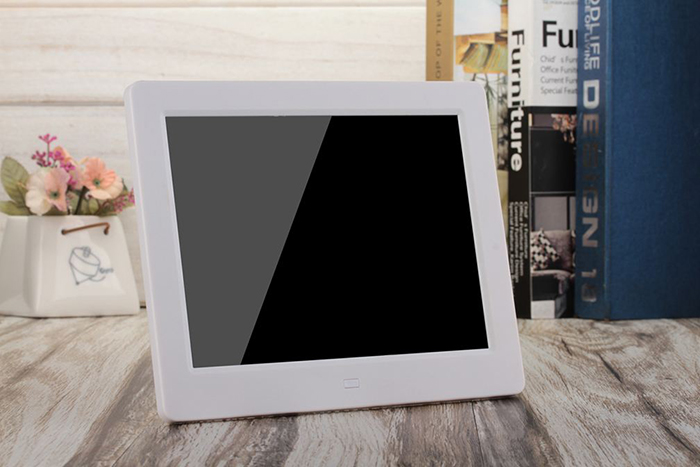

球機電源、槍機電源、電源適配器、LED電源、家庭音樂(lè )播放器、數碼相框電源、車載電源

、其他AC24V供電電源；

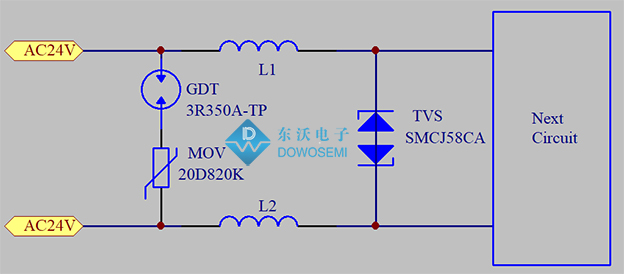

四、防護電路圖

五、保護器件注解

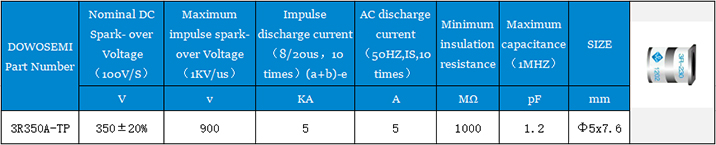

1）陶瓷氣體放電管3R350A-TP

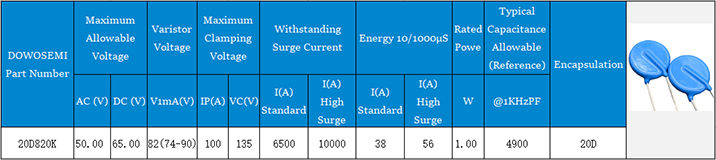

3）壓敏電阻20D820K
