液晶電視電源保護解決方案

發表日期:2020-05-29來源:www.xskyq.com瀏覽:1319

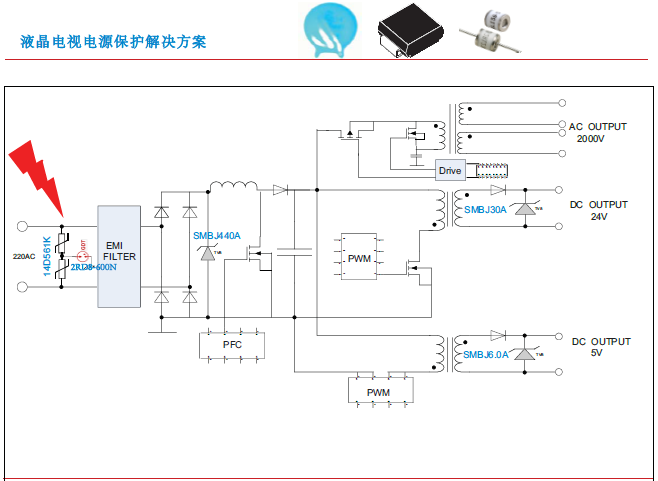

液晶電視電源保護解決方案圖,如下:

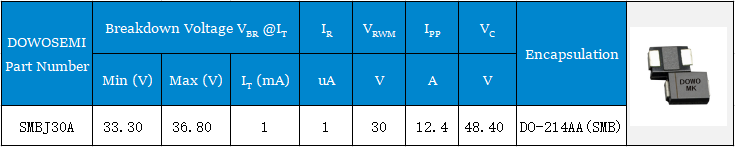

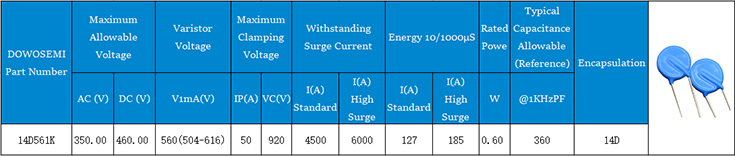

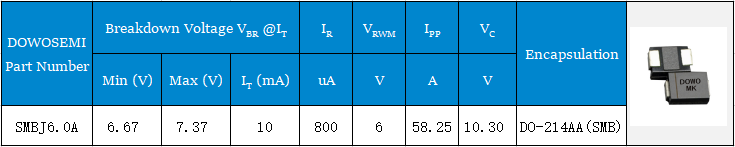

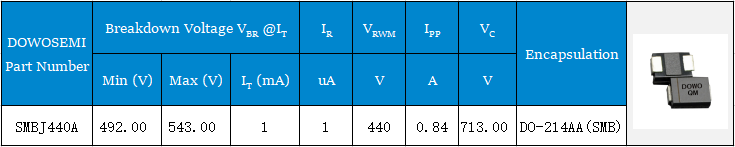

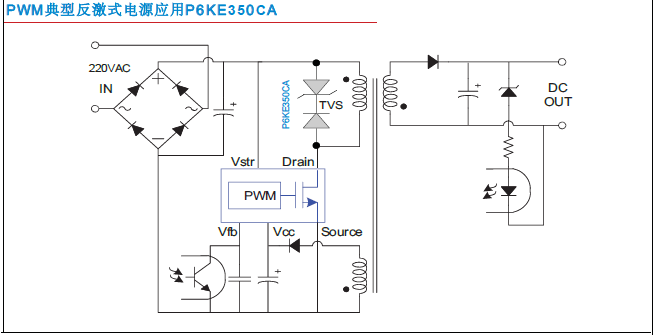

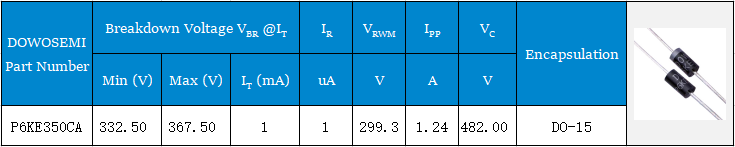

在整個方案中,可以看出,選用了壓敏電阻、陶瓷氣體放電管、TVS二極管這三種電路保護器件,壓敏電阻和陶瓷氣體放電管用在初級保護中,TVS二極管應用在二級電路保護,是根據電路保護器件的特性來選用。具體型號物料:14D561K、2RD8-600N、SMBJ440A、SMBJ30A、SMBJ6.0A、P6KE350CA。咨詢熱線:136 7581 6901(微信同號)朱工
