SLIC接口ESD靜電保護方案設計圖

發表日期:2020-05-30來源:www.xskyq.com瀏覽:1170

程控交換機的模擬用戶線接口電路,簡稱用戶接口電路,英文SLIC,指的是交換機到用戶機之間的接口電路。SLIC的模擬接口是通常的兩線電話線,而且線路基本都在室外,同時由于SLICJ本身的特性,其對外界的干擾異常地敏感。為此,對SLIC芯片進行浪涌靜電防護非常地有必要。

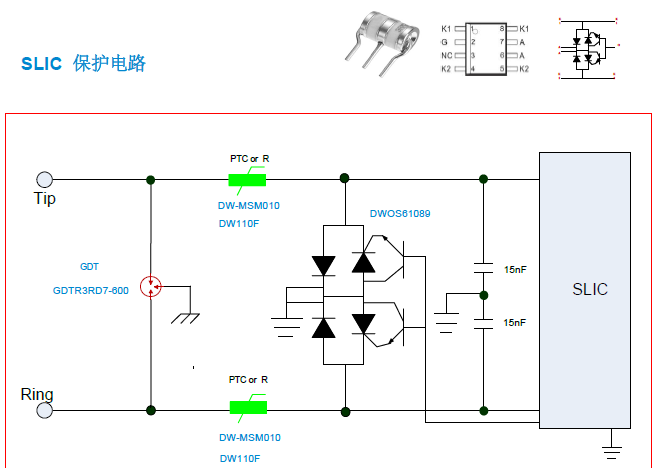

下圖是東沃電子技術部門針對SLIC接口ESD靜電保護設計的電路保護圖:


以上是一個完整的SLIC電路保護方案圖,從方案圖中,可以看出,選用了陶瓷氣體放電管作為雷擊的第一級保護;緊接著選用了自恢復保險絲和TVS二極管陣列,進行二級保護和末級保護;建立了一個完整的SLIC電路保護系統。同時,東沃電子技術陳工還可以根據客戶需求,通過不同測試等級,對某些電路保護元器件進行增減或整改調整。感興趣的伙伴們,可與東沃電子溝通交流:136 7581 6901(微信同號)朱工!
