高清晰度多媒體接口，英文縮寫：HDMI，是一種數字化視頻/音頻接口技術，適合影像傳輸的專用型數字化接口，同時能夠傳送音頻和影像信號，最高數據傳輸速度在4.5GB/S，不需要在信號傳送前進行數/?；蚰?數轉換。HDMI接口廣泛應用于藍光播放器、PVR、數字電視、機頂盒、游戲機、DVD播放器和其他音視頻中。

HDMI數字信號的最大傳輸速度可以達到10.2Gbps，但是其圖像芯片幾何尺寸確非常的小，很容易受到靜電放電的威脅和損害。同時，由于HDMI是熱插拔接口，在使用中，需要經常接觸HDMI接口，極其容易對接口產生靜電放電，對內部芯片而言就是一個定時炸彈。為此對HDMI接口進行ESD靜電防護方案設計是迫在眉睫的任務。

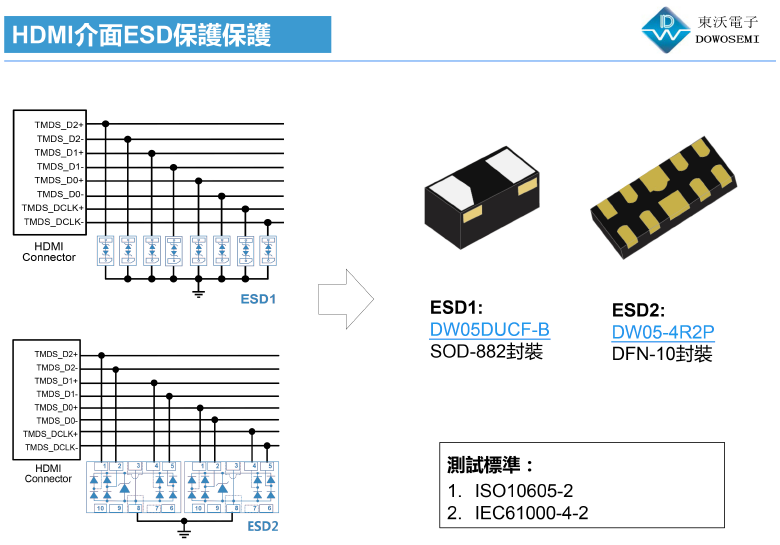

為此，TVS二極管生產廠家東沃電子FAE工程師團隊，針對HDMI接口ESD靜電保護，設計出了很多方案。接下來要分享的是汽車電子上的HDMI接口ESD靜電保護方案圖：

從上圖中的HDMI接口ESD靜電保護方案可以看出，器件選用的是東沃電子自主研發、生產的ESD靜電保護二極管：DW05DUCF-B（SOD-882封裝）、DW05-4R2P（DFN-10封裝），響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間，便于工程師設計。東沃電子HDMI接口ESD靜電保護方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。
