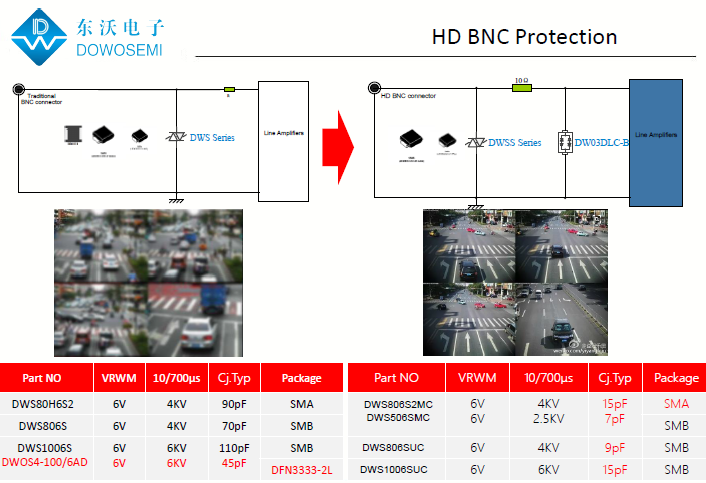

東沃電子技術團隊設計的HD-BNC接口ESD靜電浪涌保護方案，如下圖：

從HD-BNC接口ESD靜電浪涌保護方案圖中可以看出，電路保護器件選用的是東沃自主研發、生產、銷售的TVS二極管陣列：DWS806S2MC（SMA封裝）、DWS506SMC（SMB封裝）、DWS806SUC（SMB封裝）、DWS1006SUC（SMB封裝），響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間，便于工程師設計。東沃電子提供的HD-BNC接口ESD靜電浪涌保護方案能滿足IEC61000-4-2，接觸放電8KV，空氣放電15KV。

想了解更多有關HD-BNC接口ESD靜電浪涌保護方案、TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
