一、應用背景

1）RS485/232走線很長，易有過壓現象；

2）RS485/232走線置于室外，易受雷擊；

3）RS485/232走線易受其他線路干擾；

二、方案詳解

? 前端選用通流量大的陶瓷氣體放電管GDT，泄放大電流；

? 中間選用PTC做退藕，讓前端GDT更容易動作，達到泄放電流作用；

? 后端選用響應速度快的TVS二極管，殘壓低，能夠有效保護RS485/232芯片；

? 方案滿足IEC61000-4-2、GBT17626.2等靜電標準及IEC61000-4-5、GBT17626.5等浪涌標準；

? 方案在差模，共模均選用的是同型號的TVS和GDT，防護無死角；

? 可通過10/700μS（等效內阻40ohm）、1.2/50-8/20μS測試，具體防護等級需參考GDT和TVS的通流量；

三、方案應用

監控/安防系統、門禁系統、鐵路信號控制燈、智能交通系統、電表/水表/儀器儀表、光端機等領域中。

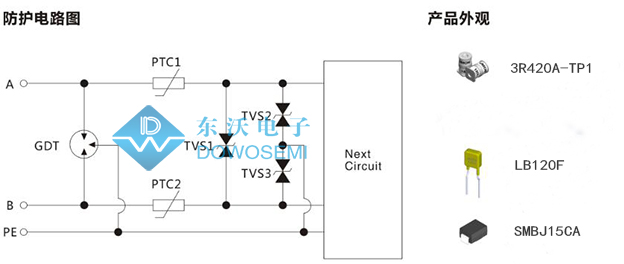

四、防護電路圖

五、保護器件注解

1）陶瓷氣體放電管3R420A-TP1

直流標稱電壓（V）：420 V

沖擊擊穿電壓（1KV/μs）：< 950 V

耐脈沖沖擊電流（8/20μs）：5 KA

極間電容Cp：< 1.5 pF

絕緣電阻：> 1 GΩ

2）溫度保險絲插件LB120F

最大沖擊電壓：250 V

最大沖擊電流：3 A

最大不動作電流：0.12 A

3）TVS二極管SMBJ15CA

VBR：16.70 V-18.50 V

IR：1 μA

VRWM：15.0 V

IPP：24.59 A

VC：24.4 V

封裝：SMB/DO-214AA
