千兆以太網靜電浪涌防護方案
發表日期：2020-06-13來源：www.xskyq.com瀏覽：1312

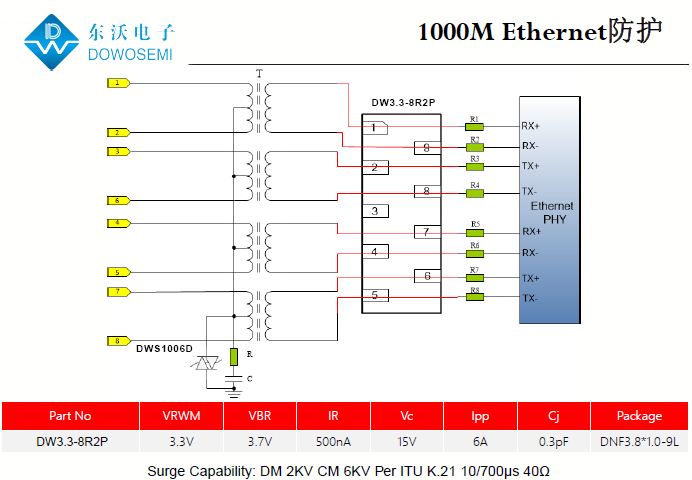

東沃電子設計的千兆以太網靜電浪涌防護方案，主要針對PC系統應用，如下圖：
從千兆以太網靜電浪涌防護方案圖中可以看出，保護器件選用了東沃電子自主研發、生產、銷售的低電容TVS二極管陣列DW3.3-8R2P（DFN3.8*1.0-9L封裝），浪涌能力：DM 2KV CM 6KV Per ITU K.21 10/700μs 40Ω。針對千兆以太網靜電浪涌防護，有很多設計保護方案。具體選用哪種，還需要結合電路的保護需求來決定。
想了解更多有關PC系統應用中的千兆以太網靜電浪涌防護方案、低電容TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃電子技術溝通交流：136 7581 6901（微信同號）朱工！方案設計、EMC測試、樣品供應、器件定制，東沃一站式為您服務！
