一、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）DVR的視頻走線在室外，易受雷擊；

3）DVR雷擊損害后數據丟失，損失嚴重；

4）高浪涌防護的安防設備成為趨勢；

二、方案詳解

? 選用一顆半導體放電管TSS，并聯與信號線與地線之間；

? 后級選用R2作為退藕和限流電阻，電阻建議封裝0805/1206，阻值范圍0ohm-20ohm，具體阻值視視頻圖像質量而定；

? 半導體放電管TSS結電容小，不影響數據傳輸，體積小、節約成本、殘壓低；

? 滿足IEC61000-4-5、GBT17626.5等浪涌標準，最高可承受10/700μS（40ohm）6.0KV，具體耐壓等級與TSS選型有關系；

三、方案應用

槍機設備、球機設備、電視機、機頂盒、數字衛星接收器、其他含視頻端口設備；

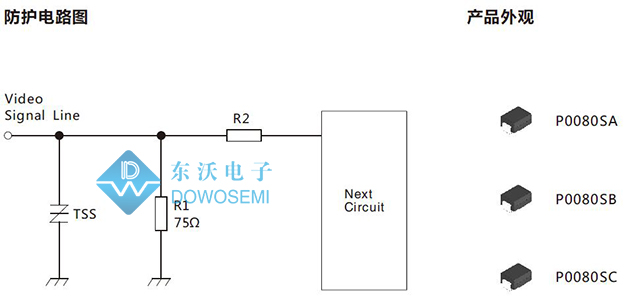

四、防護電路圖

五、保護器件注解

1）半導體放電管P0080SA

Vdrm：6V

Vs：25V

Vt：4V

Idrm：5μA

Is：800mA

It：2.2A

Ih：50mA

Co：50pF

耐10/700μS電壓沖擊能力：2KV。

2）半導體放電管P0080SB

Vdrm：6V

Vs：25V

Vt：4V

Idrm：5μA

Is：800mA

It：2.2A

Ih：50mA

Co：70pF

耐10/700μS電壓沖擊能力：4KV。

3）半導體放電管P0080SC

Vdrm：6V

Vs：25V

Vt：4V

Idrm：5μA

Is：800mA

It：2.2A

Ih：50mA

Co：100pF

耐10/700μS電壓沖擊能力：6KV
