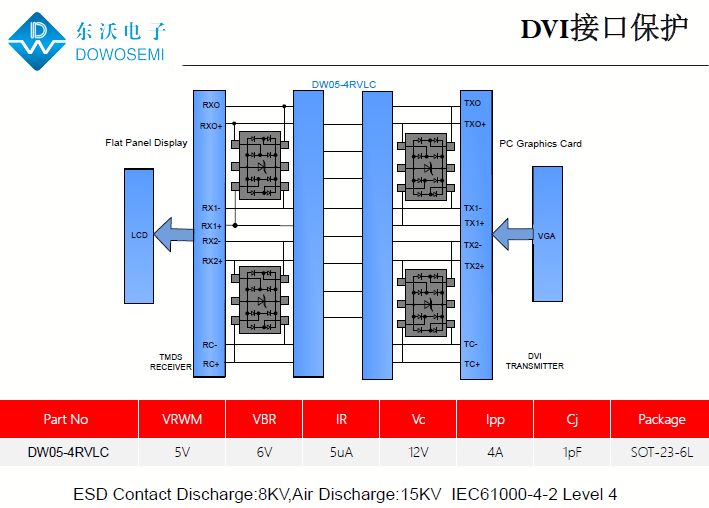

針對PC系統應用中的DVI接口保護，東沃電子技術深有研究，設計了很多DVI接口靜電浪涌防護方案。接下來，分享其中的一個方案，如下圖：

從圖中可以看出，選用了東沃研發、生產、銷售的低電容TVS二極管陣列DW05-4RVLC（SOT-23-6L封裝），最高工作電壓5V，擊穿電壓6V，漏電流5uA，鉗位電壓12V，漏電流4A，結電容1PF。該防護方案靜電符合IEC61000-4-2 等級4，接觸放電8KV，空氣放電15KV。針對DVI接口靜電浪涌防護，有很多方案。具體選用哪種，客戶可以根據自己的需求自由選擇！

想了解更多有關PC系統應用中的DVI接口靜電浪涌防護方案、低電容TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃技術員溝通交流：136 7581 6901（微信同號）朱工！
