LED燈珠分立靜電防護設計方案圖
發表日期：2020-10-13來源：www.xskyq.com瀏覽：1415

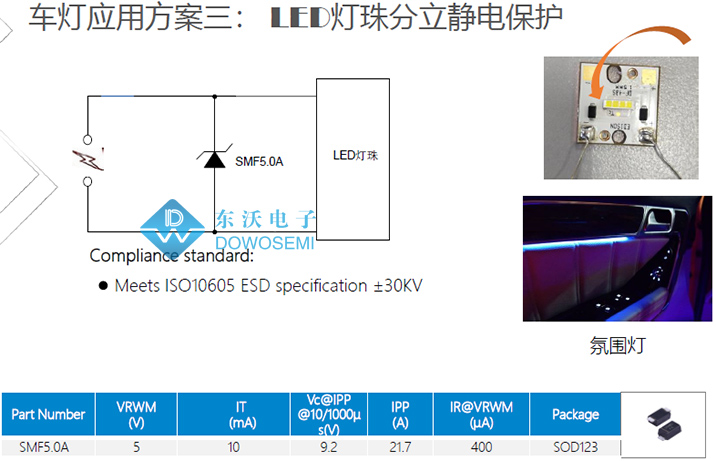

LED燈珠分立靜電防護設計方案圖，如下：
從方案圖中可以看出，LED燈珠分立靜電防護選用了一顆東沃電子生產的小功率TVS二極管SMF5.0A，單向、低漏電流、優秀的鉗位電壓能力、反應速度快，滿足ISO10605 ESD specification ±30KV。有關TVS二極管SMF5.0A具體參數：
峰值脈沖功率：200W
封裝：SOD-123
工作電壓：5.0V
最小擊穿電壓：6.40V
最大擊穿電壓：7.00V
漏電流：400μA
峰值脈沖電流：21.74A
鉗位電壓：9.2V
想了解更多有關汽車LED燈珠分立靜電保護方案、TVS二極管選型和應用，歡迎各位前來與東沃溝通交流：136 7581 6901（微信同號）朱工
