車載行車記錄儀EMC浪涌防護設計方案

發表日期：2020-10-13來源：www.xskyq.com瀏覽：1921

客戶向東沃電子技術尋求幫助，具體事情是這樣的：客戶公司自己生產的車載行車記錄儀，在DC電源端口測試時，有故障，發生了小概率DC芯片損壞的。具體如下圖所示：


案例分析

客戶原理圖如下：


根據客戶原理圖，東沃電子技術陳工分析：首先，客戶端反饋在正常使用時，發現小概率DC芯片損壞；其次，在實驗室復現失效現象后，究其原因分析得出在于使用的TVS二極管5KP33CA殘壓太高，所能通過的車載測試等級較低。為此，根據分析的原因，東沃技術陳工建議客戶把5KP33CA更換大功率低電壓的TVS二極管LDP30CA，原貼片自恢復保險絲更換為插件自恢復保險絲，最終目的就是為了有效地降低殘壓。

浪涌測試

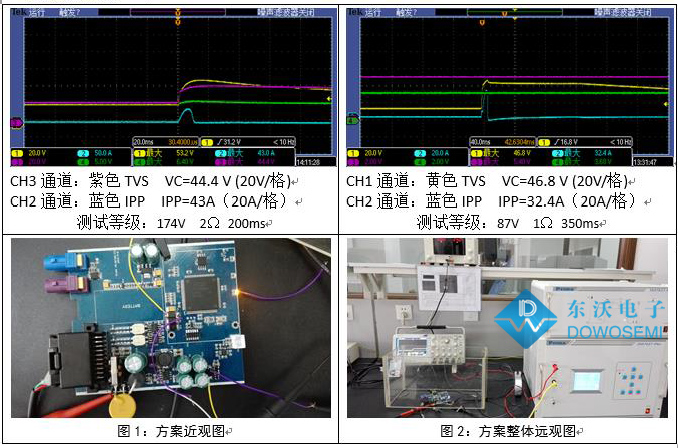

測試結果：
